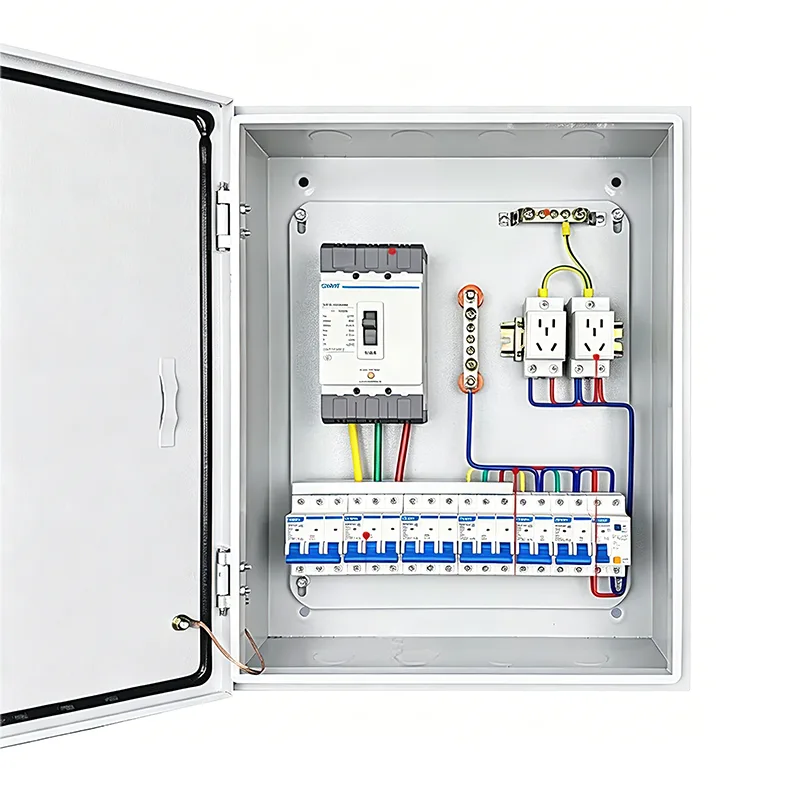

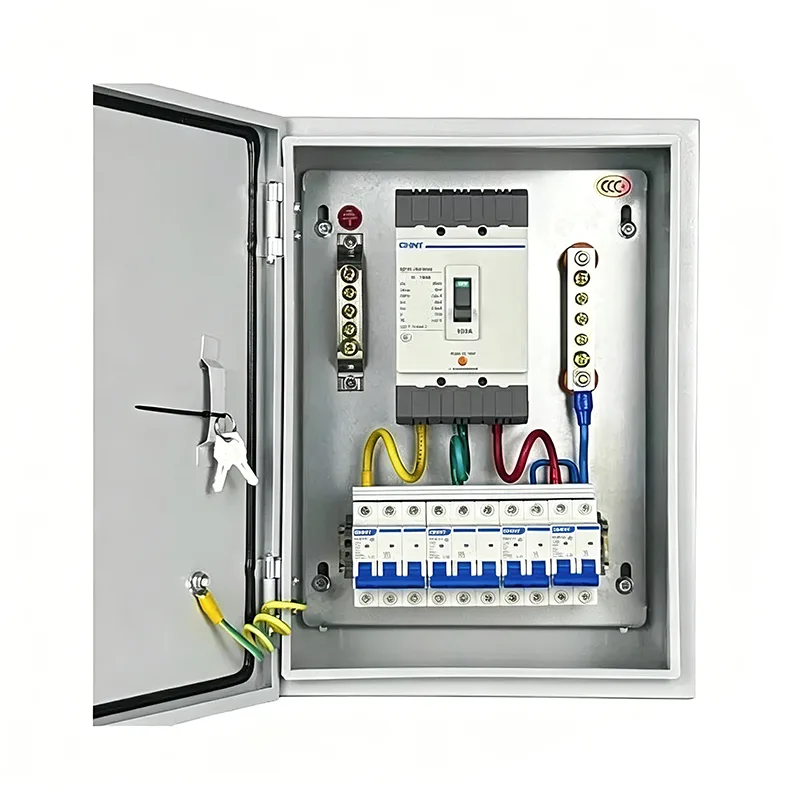

மின் விநியோகப் பெட்டிகளின் சிறிய முழுமையான தொகுப்பு

மின் விநியோக பெட்டிகளின் சிறிய முழுமையான தொகுப்பு ஒரு குறிப்பிட்ட சுற்று திட்டத்தின் படி பல்வேறு மின் கூறுகளை ஒருங்கிணைக்கிறது, ஒரு சிறிய உலோக அலமாரியில் நிறுவப்பட்டுள்ளது. சிறியதாக இருந்தாலும், இது ஒரு முழுமையான சக்தி அமைப்பு அலகு. ஷாங்மிங் இந்த தயாரிப்பின் சப்ளையர், மேலும் பல்வேறு வகையான விநியோக பெட்டிகள் மற்றும் பெட்டிகளையும் நாங்கள் வழங்குகிறோம்.

தயாரிப்பு கலவை

ஷாங்மிங்கின் சிறிய முழுமையான மின் விநியோகப் பெட்டிகள் மேம்பட்ட வடிவமைப்பு மற்றும் நம்பகமான தரத்தைக் கொண்டுள்ளது. கூறு வாரியாக, இந்தத் தொடர் வெறுமனே பல விநியோகப் பெட்டிகளின் தொகுப்பு அல்ல, மாறாக மின் அமைப்பின் தர்க்கம், செயல்பாட்டுப் பிரிவு மற்றும் நிறுவல் ஒருங்கிணைப்பு ஆகியவற்றின் அடிப்படையில் அறிவியல் ரீதியாக கட்டமைக்கப்பட்ட ஒரு மட்டு அலகு சேகரிப்பு ஆகும்.

1. பெட்டி ஆதரவு அமைப்பு

பெட்டியின் உடல் பாதுகாப்புக்கு இந்த பகுதி பொறுப்பு.

ஷெல்: பொதுவாக குளிர் உருட்டப்பட்ட எஃகு தகடு அல்லது துருப்பிடிக்காத எஃகு மூலம் செய்யப்படுகிறது.

மவுண்டிங் ரெயில்கள்: சர்க்யூட் பிரேக்கர்கள் மற்றும் பிற கூறுகளை விரைவாக ஏற்றுவதற்காக பெட்டியின் உள்ளே கிடைமட்டமாக அமைக்கப்பட்ட நிலையான உலோகத் தண்டவாளங்கள்.

குழு: ஒரு கதவு பொருத்தப்பட்ட; தனிப்பயனாக்கக்கூடிய பார்வை சாளர கதவு கிடைக்கிறது, நேரடி பாகங்களுடன் தற்செயலான தொடர்பைத் தடுக்க சர்க்யூட் பிரேக்கர் இயக்க கைப்பிடியை மட்டும் வெளிப்படுத்துகிறது.

2. முதன்மை விநியோக அமைப்பு

முதன்மை விநியோக அமைப்பு சக்தி விநியோகத்தை கையாளுகிறது, கட்டுப்பாடு மற்றும் பாதுகாப்பை வழங்குகிறது.

பிரதான சர்க்யூட் பிரேக்கர்: முழு பெட்டிக்கான பிரதான கட்டுப்பாட்டு சுவிட்ச், அவசரகால மின் தடை அல்லது பராமரிப்புக்காகப் பயன்படுத்தப்படுகிறது.

மினியேச்சர் சர்க்யூட் பிரேக்கர்: ஒவ்வொரு கிளைச் சுற்றுக்கும் ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்குகிறது.

எஞ்சிய மின்னோட்ட சாதனம் (ஆர்சிடி): மின்னோட்டக் கசிவைக் கண்காணித்து, மின்சார அதிர்ச்சி அபாயம் ஏற்பட்டால் உடனடியாக மின்சாரத்தைத் துண்டிக்கிறது.

சர்ஜ் ப்ரொடெக்டர்: மின்னல் தாக்குதல்கள் அல்லது பவர் கிரிட் ஏற்ற இறக்கங்களால் உருவாகும் உடனடி உயர் மின்னழுத்தத்தை உறிஞ்சி, கீழ்நிலை துல்லியமான மின் சாதனங்களைப் பாதுகாக்கிறது.

3. துணை மற்றும் கண்காணிப்பு அமைப்பு

காட்டி விளக்குகள்: செயல்பாட்டிற்கு சிவப்பு, நிறுத்தத்திற்கு பச்சை, தவறுக்கு மஞ்சள், தற்போதைய சக்தி நிலையைக் காட்டுகிறது.

அளவீட்டு கருவி: மின்னழுத்தம், மின்னோட்டம் அல்லது மின் நுகர்வு ஆகியவற்றைக் கண்காணிப்பதற்கான சிறிய டிஐஎன் இரயிலில் பொருத்தப்பட்ட ஆற்றல் மீட்டர்.

டெர்மினல் பிளாக்: வெளிப்புற சுமை கேபிள்களின் நேர்த்தியான இணைப்பிற்கு, எதிர்கால பராமரிப்புக்கு உதவுகிறது.

4. மின் இணைப்புகள் மற்றும் பாகங்கள்

பஸ்பார்: சீப்பு வடிவ அல்லது முட்கரண்டி வடிவ செப்பு பஸ்பார்கள், குளறுபடியான ஜம்பர்களை மாற்றுதல், சர்க்யூட் பிரேக்கர்களுக்கு இடையே உள்ள இணைப்புகளை மிகவும் கச்சிதமானதாக்கி வெப்ப உற்பத்தியைக் குறைக்கும்.

கிரவுண்டிங் மற்றும் நியூட்ரல் பஸ்பார்: அனைத்து சுற்றுகளின் நடுநிலை மற்றும் தரை கம்பிகளை மையமாக இணைக்க பிரத்யேக செப்பு பட்டைகள் பயன்படுத்துகிறது.

உள் வயரிங் சேணம்: சுடர்-தடுப்பு கம்பிகள் தற்போதைய மதிப்பீடு தேவைகளை பூர்த்தி செய்கின்றன, தெளிவான கம்பி எண் அடையாளங்களுடன் கேபிள் தட்டுகள் வழியாக அனுப்பப்படுகின்றன.

சரியான முழுமையான விநியோக பெட்டியை எவ்வாறு தேர்வு செய்வது?

ஒரு திட்டத்தைத் தொடங்குவதற்கு முன், முழுமையான விநியோகப் பெட்டி உள்ளமைவை சரியாகக் கண்டறிவது முக்கியம். பொருத்தமற்ற தேர்வு, செயல்பாட்டு பணிநீக்கம், வீணான செலவுகள், நிறுவல் சிரமங்கள் அல்லது வரையறுக்கப்பட்ட எதிர்கால விரிவாக்கத்திற்கு வழிவகுக்கும்.

படி 1: பயன்பாட்டின் காட்சிகள் மற்றும் ஏற்ற பண்புகளை வரையறுக்கவும்

பின்வரும் கேள்விகளை உறுதிப்படுத்தவும்:

1. இது எங்கு பயன்படுத்தப்படும்?

உட்புற உலர்த்தும் பட்டறை → IP40 போதுமானது

வெளிப்புற/பம்ப் அறை/கடற்பரப்பு → IP54/IP65, துருப்பிடிக்காத எஃகு பொருட்கள் தேவை

2. எந்த உபகரணங்களுக்கு அது சக்தியளிக்கும்?

விளக்கு/சாக்கெட்டுகள்: ஒற்றை-கட்டம், குறைந்த மின்னோட்டம் (≤32A)

மோட்டார்கள்/வெல்டிங் இயந்திரங்கள்: மூன்று-கட்ட, உயர் மின்னோட்டம் (≥32A), வெப்ப ரிலேக்கள்/மாசுபடுத்திகள் தேவை

ஸ்மார்ட் சாதனங்கள்: 24V DC, தொடர்பு இடைமுகம் தேவை

3. தானியங்கி கட்டுப்பாடு தேவையா?

கைமுறை தொடக்கம்/நிறுத்தம் → அடிப்படை பவர் பாக்ஸ்

தானியங்கி லாஜிக்/ரிமோட் கண்காணிப்பு → PLC/HMI பெட்டி தேவை

படி 2: மின் அளவுருக்களைக் கணக்கிட்டு திறனைத் தீர்மானித்தல்

1. மொத்த சுமை மதிப்பீடு

அனைத்து மின் சாதனங்களின் சக்தி (kW) மற்றும் இயக்க மின்னழுத்தத்தை பட்டியலிடுங்கள். உங்களுக்கு சிரமம் இருந்தால், ஷாங்மிங்கின் தொழில்நுட்பக் குழு உங்களுக்கு உறுதிப்படுத்த உதவும்.

ஒரே நேரத்தில் Kx = 0.7-0.9 காரணியைக் கருத்தில் கொண்டு மொத்த மின்னோட்டத்தைக் கணக்கிடவும்;

எடுத்துக்காட்டு:

3 x 5.5kW மோட்டார்கள் (380V) → ஒற்றை மோட்டார் மின்னோட்டம் ≈ 11A, மொத்த மின்னோட்டம் ≈ 3 × 11 × 0.8 = 26.4A;

லைட்டிங் 5kW (220V) → தற்போதைய ≈ 23A;

பிரதான உள்வரும் வரி பரிந்துரைக்கப்படுகிறது ≥63A.

2. கிளை சர்க்யூட் திட்டமிடல்

ஒவ்வொரு வகை சுமையும் குறுக்கீட்டைத் தவிர்க்க ஒரு சுயாதீன சுற்று இருக்க வேண்டும். சிங்கிள் சர்க்யூட் கரண்ட் ≤ 80% சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மதிப்பில்.

முக்கியமான உபகரணங்கள் ஒரு தனி சுற்று + யுபிஎஸ் இருக்க பரிந்துரைக்கப்படுகிறது.

படி 3: அடைப்புகளின் எண்ணிக்கை மற்றும் கலவையை தீர்மானிக்கவும்

எளிய காட்சி: 1 ஒருங்கிணைந்த உறை

நடுத்தர-சிக்கலான காட்சி: 2-3 உறைகள்

அதிக சிக்கலான மற்றும் உயர் பாதுகாப்பு தேவைகள்: 3-6 உறைகள்

படி 4: பாதுகாப்பு நிலை மற்றும் பொருளைத் தேர்ந்தெடுக்கவும்

ஷாங்மிங்கின் தயாரிப்புகள் IP30 இலிருந்து IP66 வரை பாதுகாப்பு நிலைகளை வழங்குகின்றன, மேலும் பொருட்கள் குளிர்-உருட்டப்பட்ட எஃகு மற்றும் துருப்பிடிக்காத எஃகு ஆகியவை அடங்கும்.

உங்களிடம் பாதுகாப்பு மற்றும் நுண்ணறிவுத் தேவைகள் இருந்தால், குறிப்பிட்ட நிறுவல் இருப்பிடத்தின் அடிப்படையில் எதிர்கால பராமரிப்பு வசதியை மேம்படுத்த வேண்டும் என்றால், தயவுசெய்து எங்களுடன் தொடர்பு கொள்ளவும். ஷாங்மிங் சாத்தியத்தை மதிப்பாய்வு செய்து, வரைபடங்கள் மற்றும் தொழில்நுட்பத் தேவைகளின் அடிப்படையில் 1-2 வேலை நாட்களுக்குள் மேற்கோள் மற்றும் மாதிரிகளை வழங்கும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: ஒரு பெரிய அலமாரிக்கு பதிலாக சிறிய முழுமையான மின் விநியோக பெட்டிகளை ஏன் தேர்வு செய்ய வேண்டும்?

ப: சிறிய, முழுமையான விநியோகப் பெட்டிகள், உண்மையான தேவைகளுக்கு ஏற்ப வெவ்வேறு செயல்பாட்டு உறைகளுடன் நெகிழ்வாக இணைக்கப்படலாம். சில கேபிள்கள் மற்றும் கூறுகள் தொழிற்சாலையில் முன்பே ஒருங்கிணைக்கப்பட்டுள்ளன, இதனால் ஆன்-சைட் நிறுவலை எளிமையாகவும் வேகமாகவும் செய்கிறது மற்றும் வரையறுக்கப்பட்ட அல்லது ஒழுங்கற்ற இடைவெளிகளுக்கு ஏற்றது. பராமரிப்பின் போது, ​​செயல்பாட்டு மண்டலம் தெளிவாக வரையறுக்கப்பட்டுள்ளது, சரிசெய்தல் மற்றும் பழுதுபார்க்க உதவுகிறது.

கே: தினசரி பராமரிப்பு மற்றும் ஆய்வு செய்வது எப்படி?

ப: அனைத்து சர்க்யூட் பிரேக்கர்கள் மற்றும் கான்டாக்டர்களின் இயக்க நிலையை காலாண்டுக்கு ஒருமுறை சரிபார்க்கவும், அதிக வெப்பம் அல்லது தளர்வு இல்லை என்பதை உறுதிப்படுத்தவும்.

அடைப்புக்குள், குறிப்பாக குளிரூட்டும் மின்விசிறி மற்றும் வடிப்பான்களின் உள்ளே தேங்கியிருக்கும் தூசியை தவறாமல் சுத்தம் செய்யவும். வயதான மற்றும் விரிசல்களுக்கு கதவு சட்ட முத்திரைகளை சரிபார்த்து, தேவைப்பட்டால் அவற்றை மாற்றவும்.

ஒவ்வொரு பராமரிப்புக்குப் பிறகும் கண்டறியும் தன்மைக்காக ஆய்வு முடிவுகள் மற்றும் திருத்தச் செயல்களைப் பதிவு செய்யவும்.
