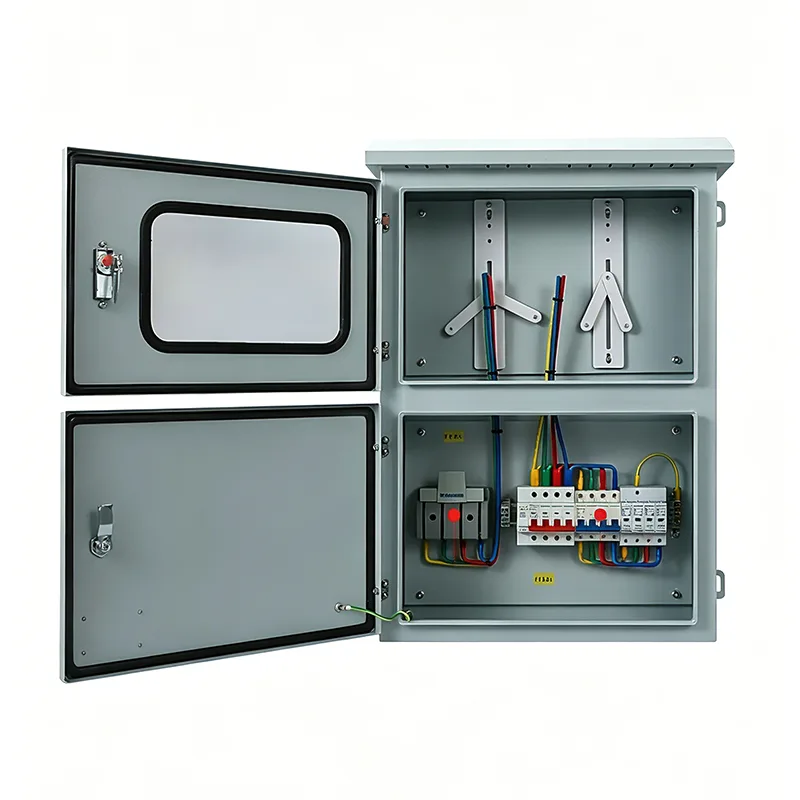

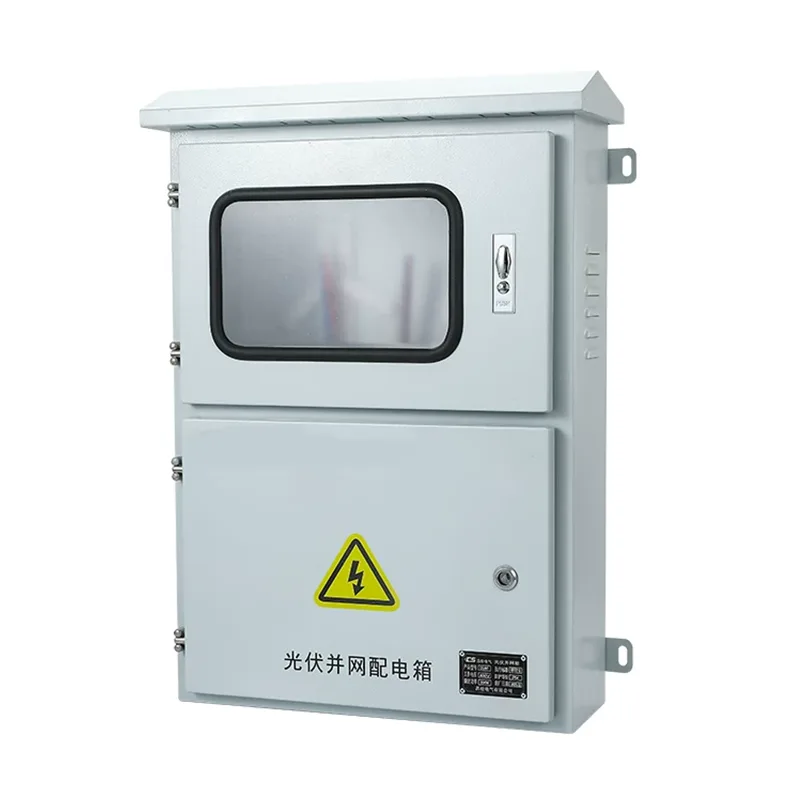

வெளிப்புற ஒளிமின்னழுத்த கிரிட்-இணைக்கப்பட்ட சந்திப்பு பெட்டி

ஒளிமின்னழுத்த மின் உற்பத்தி அமைப்பின் DC பக்கத்திற்கும் இன்வெர்ட்டருக்கும் இடையில் வெளிப்புற ஒளிமின்னழுத்த கிரிட்-இணைக்கப்பட்ட சந்திப்பு பெட்டிகள் பயன்படுத்தப்படுகின்றன. போட்டி விலையில் இந்தத் தயாரிப்பைத் தனிப்பயனாக்க விரும்பினால், நீங்கள் ஷாங்மிங்கைத் தேர்வு செய்யலாம், நாங்கள் உங்களின் நம்பகமான சப்ளையராக மாறுவோம்.

முக்கிய செயல்பாடுகள்

வெளிப்புற ஒளிமின்னழுத்த கட்டத்துடன் இணைக்கப்பட்ட சந்திப்பு பெட்டி பாதுகாப்பு, தனிமைப்படுத்தல் மற்றும் கண்காணிப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது. தனிப்பயனாக்கப்பட்ட சுற்று எண்கள், பிராண்டட் கூறுகள் மற்றும் அறிவார்ந்த செயல்பாடுகளை நாங்கள் ஆதரிக்கிறோம். குறிப்பிட்ட உள்ளமைவு தீர்வுகள் மற்றும் மேற்கோள்களுக்கு, எங்களை தொடர்பு கொள்ளவும்.

1. சரம் பேருந்து மற்றும் தற்போதைய விநியோகம்

PV மின் உற்பத்தி நிலையங்கள் தொடரில் இணைக்கப்பட்ட பல சோலார் பேனல்களைக் கொண்டுள்ளன. கிரிட்-இணைக்கப்பட்ட சந்தி பெட்டியானது ஒன்றிணைக்கும் மற்றும் ஷண்டிங் பாதுகாப்பு பொறிமுறையாக செயல்படுகிறது.

கன்வர்ஜிங் செயல்பாடு: இது இன்வெர்ட்டருக்கு அவுட்புட் செய்வதற்காக பல சரங்களில் இருந்து ஒரு பஸ்ஸில் டிசி பவரை சேகரிக்கிறது, வயரிங் எளிமையாக்குகிறது மற்றும் டிசி கேபிள் செலவில் சேமிக்கிறது.

ஷண்டிங் பாதுகாப்பு: ஒவ்வொரு உள்ளீடும் ஒரு சுயாதீனமான DC உருகி பொருத்தப்பட்டிருக்கும். ஒரு சரத்தில் ஷார்ட் சர்க்யூட் ஏற்படும் போது, ​​மற்ற சரங்களின் இயல்பான மின் உற்பத்தியை பாதிக்காமல், அந்த கிளையில் மட்டுமே தவறு ஏற்படும்.

2. மின்னல் மற்றும் எழுச்சி பாதுகாப்பு

ஒளிமின்னழுத்த பேனல்கள் திறந்த கூரைகள் அல்லது தரையில் நிறுவப்பட்டிருப்பதால், அவை மின்னல் தாக்குதல்களுக்கு மிகவும் எளிதில் பாதிக்கப்படுகின்றன. சந்தி பெட்டியின் உள்ளே ஒருங்கிணைக்கப்பட்ட எழுச்சிப் பாதுகாப்பாளர், வரியில் உடனடி உயர் மின்னழுத்தங்களை உணர முடியும் மற்றும் நானோ விநாடிகளுக்குள் தரையில் அதிக மின்னழுத்தத்தை வெளியேற்ற முடியும்.

இது இன்வெர்ட்டருக்கு முன் பாதுகாப்புக்கான முதல் வரிசையாக செயல்படுகிறது, இன்வெர்ட்டரின் எலக்ட்ரானிக் கூறுகளை சேதப்படுத்தும் தூண்டப்பட்ட மின்னல் தாக்குதல்களைத் தடுக்கிறது.

3. பாதுகாப்பு தனிமைப்படுத்தல் மற்றும் உடல் துண்டிப்பு

அடைப்பில் உயர் மின்னழுத்த DC தனிமைப்படுத்தும் சுவிட்ச் அல்லது சர்க்யூட் பிரேக்கர் பொருத்தப்பட்டுள்ளது. இன்வெர்ட்டர் அல்லது கீழ்நிலை உபகரணங்களில் பராமரிப்பு தேவைப்படும்போது, ​​சந்திப்புப் பெட்டியை கைமுறையாகத் துண்டிப்பது, பராமரிப்புப் பக்கம் முற்றிலும் செயலிழந்து, பணியாளர்களின் பாதுகாப்பைப் பாதுகாக்கிறது.

ஷாங்மிங்கின் கட்டம்-இணைக்கப்பட்ட உறை உயர் செயல்திறன் மற்றும் நம்பகமானது, கணினி இயங்கும் போது பாதுகாப்பான மின்னோட்ட குறுக்கீட்டை அனுமதிக்கிறது, இது தீயை ஏற்படுத்தக்கூடிய ஆபத்தான வளைவுகளை உருவாக்குவதைத் தடுக்கிறது.

4. தலைகீழ் சார்ஜிங் பாதுகாப்பு

காலை, மாலை அல்லது மேகமூட்டமான நாட்களில், வெவ்வேறு சரங்களின் வெளியீட்டு மின்னழுத்தம் வேறுபடலாம். பாதுகாப்பு இல்லாமல், அதிக மின்னழுத்தம் கொண்ட சரங்கள் குறைந்த மின்னழுத்தம் கொண்ட சரங்களாக மீண்டும் மின்னோட்டத்தை பாயும்.

விருப்பமான ரிவர்ஸ் சார்ஜிங் டையோட்கள் கிடைக்கின்றன, மின்னோட்டத்தை இன்வெர்ட்டருக்கு ஒரே திசையில் மட்டுமே செல்வதை உறுதிசெய்கிறது, உள்ளூர்மயமாக்கப்பட்ட அதிக வெப்பம் அல்லது தலைகீழ் மின்னோட்டத்தால் ஏற்படும் தீயையும் தடுக்கிறது.

5. சுற்றுச்சூழல் பாதுகாப்பு மற்றும் நிலைமை கண்காணிப்பு

இந்த தயாரிப்பு வெளியில் நிறுவப்பட உள்ளதால், மழைநீர் அரிப்பு மற்றும் புற ஊதா முதிர்ச்சியடைவதைத் தடுக்க IP65/IP66 பாதுகாப்பு மதிப்பீட்டைக் கொண்டுள்ளது. மின் நிலையத்தின் 25 வருட ஆயுட்காலம் முழுவதும் உள்ளக துல்லிய கூறுகள் நம்பகத்தன்மையுடன் செயல்படுகின்றன.

விருப்ப அறிவார்ந்த கண்காணிப்பு செயல்பாடு ஒவ்வொரு சரத்தின் மின்னோட்டம், மின்னழுத்தம் மற்றும் உள் வெப்பநிலையை நிகழ்நேரத்தில் கண்காணிக்கும், மேலும் அசாதாரணமான மின் உற்பத்தி ஏற்பட்டால் உடனடியாக எச்சரிக்கை செய்யும்.

ஃபோட்டோவோல்டாயிக் கிரிட்-இணைக்கப்பட்ட ஜங்ஷன் பாக்ஸ்கள் வெளிப்புற பயன்பாட்டிற்கு ஏன் நீர்ப்புகாவாக இருக்க வேண்டும்?

PV அமைப்புகள் பொதுவாக கூரைகள் அல்லது திறந்தவெளிகளில் நிறுவப்படுகின்றன, மேலும் கட்டத்துடன் இணைக்கப்பட்ட சந்திப்பு பெட்டிகள் பின்வரும் கடுமையான சவால்களைத் தாங்க வேண்டும்:

தீவிர வெப்பநிலை மாறுபாடுகள்: கோடை வெப்பநிலை 70 டிகிரி செல்சியஸை எட்டலாம், அதே நேரத்தில் குளிர்கால வெப்பநிலை -30 டிகிரி செல்சியஸ் வரை குறையும்.

புற ஊதா கதிர்வீச்சு: சூரிய ஒளியின் நீண்ட கால வெளிப்புற வெளிப்பாட்டிற்கு UV நிலைத்தன்மை தேவைப்படுகிறது; இல்லையெனில், அவர்கள் முதுமைக்கு ஆளாகிறார்கள்.

ஈரப்பதம் மற்றும் ஒடுக்கம்: அவை மழைப்பொழிவு மற்றும் உள் ஒடுக்கத்தை வடிகட்டுவதற்கும், மின் கூறுகள் ஈரமாகாமல் தடுப்பதற்கும் சுவாச வால்வு பொருத்தப்பட்டிருக்க வேண்டும்.

எனவே, சாதாரண பயன்பாட்டிற்காகவும், செயல்பாட்டின் போது அடிக்கடி பராமரிப்பதைத் தவிர்க்கவும், நிலையான செயல்திறன் மற்றும் ஆயுட்காலம் பராமரிக்க, வெளிப்புற நீர்ப்புகா வடிவமைப்பு அவசியம்.

பயன்பாட்டு காட்சிகள் மற்றும் கட்டமைப்பு பரிந்துரைகள்

ஷாங்மிங்கின் வெளிப்புற ஒளிமின்னழுத்த கிரிட்-இணைக்கப்பட்ட சந்திப்பு பெட்டிகள் முழு ஒளிமின்னழுத்த தொழில் சங்கிலி முழுவதும் பயன்படுத்தப்படலாம், குடியிருப்பு கூரைகள் முதல் பெரிய அளவிலான தரையில் பொருத்தப்பட்ட மின் நிலையங்கள் வரை. பொதுவான காட்சிகளின் அடிப்படையில் உள்ளமைவு பரிந்துரைகளை வழங்குவோம்.

1. குடியிருப்பு விநியோகிக்கப்பட்ட ஒளிமின்னழுத்த அமைப்புகள்

இந்த வகையான பயன்பாடு மிகவும் பொதுவானது, பொதுவாக கிராமப்புறங்களில் வில்லாக்கள் அல்லது சுயமாக கட்டப்பட்ட வீடுகளின் கூரைகள் அல்லது சுவர்களில் நிறுவப்பட்டுள்ளது. இது கூரையின் பல்வேறு திசைகளிலிருந்து பல ஒளிமின்னழுத்த பேனல்களை சேகரித்து அடிப்படை மின்னல் பாதுகாப்பை வழங்குகிறது.

உள்ளமைவு பரிந்துரைகள்: பெட்டியில் சுத்தமான தோற்றம் மற்றும் சிறிய அளவு, 1-4 சர உள்ளீடுகள் மற்றும் அதிக உணர்திறன் கொண்ட தீ பாதுகாப்பு கண்காணிப்பு பொருத்தப்பட்டிருக்க வேண்டும்.

2. தொழில்துறை மற்றும் வணிக கூரை மின் நிலையங்கள்

இந்த வழக்கில், கட்டம் இணைக்கப்பட்ட பெட்டியானது தொழிற்சாலை பட்டறைகள், தளவாடக் கிடங்குகள் அல்லது பெரிய வணிக வளாகங்களின் தட்டையான கூரைகளில் நிறுவப்பட்டுள்ளது. நடுத்தர அளவிலான மின் உற்பத்தித் திறனுக்காக, இது ஒரு சரம் இன்வெர்ட்டரில் நுழைவதற்கு முன்பு டஜன் கணக்கான ஒளிமின்னழுத்த சரங்களை முன்கூட்டியே இணைக்கிறது.

உள்ளமைவு பரிந்துரைகள்: பெட்டிக்கு அதிக அரிப்பு எதிர்ப்பு, 8-16 சரம் உள்ளீடுகள் தேவை, பொதுவாக கண்காணிப்பு அறையில் உள்ள ஒவ்வொரு கிளையின் மின்னோட்டத்தையும் பராமரிப்பு பணியாளர்களுக்கு வசதியாக ஒரு ஸ்மார்ட் கம்யூனிகேஷன் மாட்யூலை உள்ளடக்கியது.

3. பெரிய அளவிலான தரையில் பொருத்தப்பட்ட மின் நிலையங்கள் மற்றும் சூரிய பாலைவனங்கள்

பாலைவனங்கள், மலைகள் அல்லது பெரிய திறந்தவெளிகளில் விநியோகிக்கப்படும் சேகரிப்பு பெட்டிகள் இணைப்பான் பெட்டிகள் என்று அழைக்கப்படுகின்றன. முதன்மை இணைப்பான் சாதனங்களாக, அவை ஆயிரக்கணக்கான சோலார் பேனல்களிலிருந்து மின்னோட்டத்தை சேகரித்து மையப்படுத்தப்பட்ட இன்வெர்ட்டருக்கு அனுப்புகின்றன.

உள்ளமைவு பரிந்துரை: IP66, 1500V உயர் மின்னழுத்த அமைப்புகளுக்கு அர்ப்பணிக்கப்பட்டது, எதிர்-தலைகீழ் டையோட்கள் மற்றும் துல்லியமான சரம் கண்காணிப்பு செயல்பாடுகள் மற்றும் செயலில் குளிரூட்டும்/சுவாச வால்வுகளைக் கொண்டுள்ளது.

4. சூரிய + எல்லை தாண்டிய பயன்பாட்டு காட்சிகள்

சோலார் கார்போர்ட்கள்: மின்சார வாகன சார்ஜிங் நிலையங்களுக்கு மின்சாரம் வழங்குதல். சூரிய ஒளியில் இருந்து கீழ்நிலை சார்ஜிங் நிலையங்களைப் பாதுகாக்க கார்போர்ட் தூண்களில் ஜங்ஷன் பாக்ஸ் நிறுவப்பட்டுள்ளது.

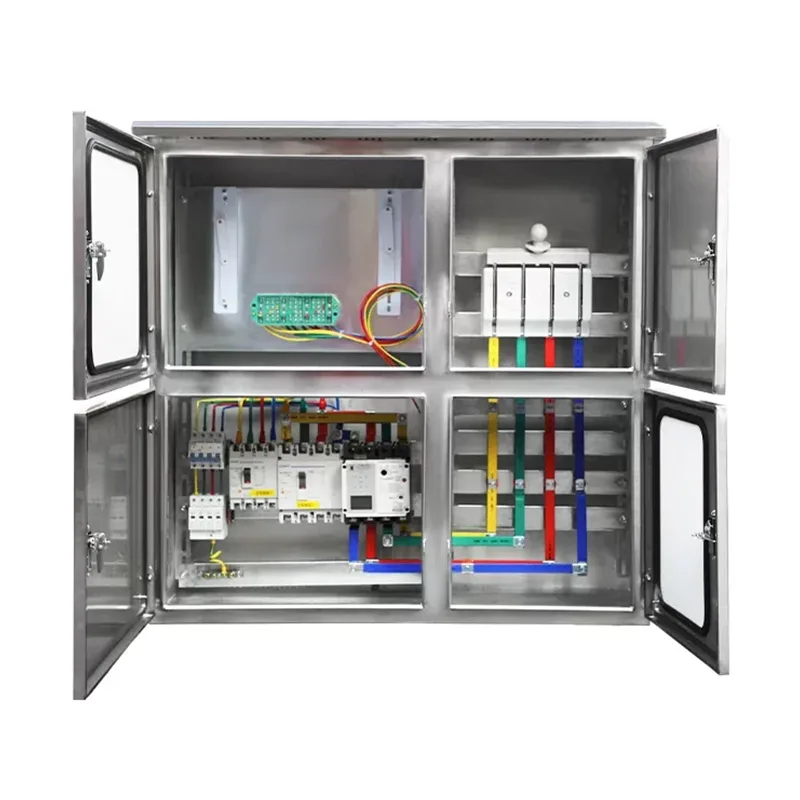

வேளாண்மை சூரிய மற்றும் மீன்வள சோலார் நிரப்பு அமைப்புகள்: விவசாய நிலம் அல்லது மீன்குட்டைகளுக்கு மேல் அடைப்புக்குறிக்குள் நிறுவப்பட்டுள்ளது. ஈரப்பதம் எதிர்ப்பு மற்றும் அமிலம்/கார அரிப்பு எதிர்ப்பிற்கு சிறப்புத் தேவைகள் உள்ளன; துருப்பிடிக்காத எஃகு பரிந்துரைக்கப்படுகிறது.

எங்களை ஏன் தேர்வு செய்ய வேண்டும்?

ஷாங்மிங் சீனாவின் வென்ஜோவில் உள்ள யூகிங்கில் இருந்து உருவானது, இது "சீனாவின் மின் தலைநகரம்" என்று அறியப்படுகிறது. Yueqing இன் மின்சார தொழில் கிளஸ்டரின் நன்கு வளர்ந்த தொழில்துறை சங்கிலியை மேம்படுத்துவதன் மூலம், நாங்கள் கடுமையான மற்றும் திறமையான உற்பத்தி மற்றும் தரக் கட்டுப்பாட்டு அமைப்பை நிறுவியுள்ளோம். எங்கள் தயாரிப்பு போர்ட்ஃபோலியோ 200 தொடர்கள் மற்றும் 6000+ மாடல்களை உள்ளடக்கியது, முக்கிய உலகளாவிய மின் தரங்களுக்கு இணங்குகிறது.

எங்கள் அறிவார்ந்த முழுமையான உபகரணங்களைத் தேர்ந்தெடுப்பது IoT உணர்திறன் மற்றும் தொலைநிலை கண்காணிப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது, வெப்பநிலை, ஈரப்பதம் மற்றும் மின்னோட்டம் போன்ற அளவுருக்களை நிகழ்நேர கண்காணிப்பை செயல்படுத்துகிறது. இது நிலையான செயல்பாடு மற்றும் பாதுகாப்பான மின்சாரம் ஆகியவற்றை உறுதி செய்கிறது.
