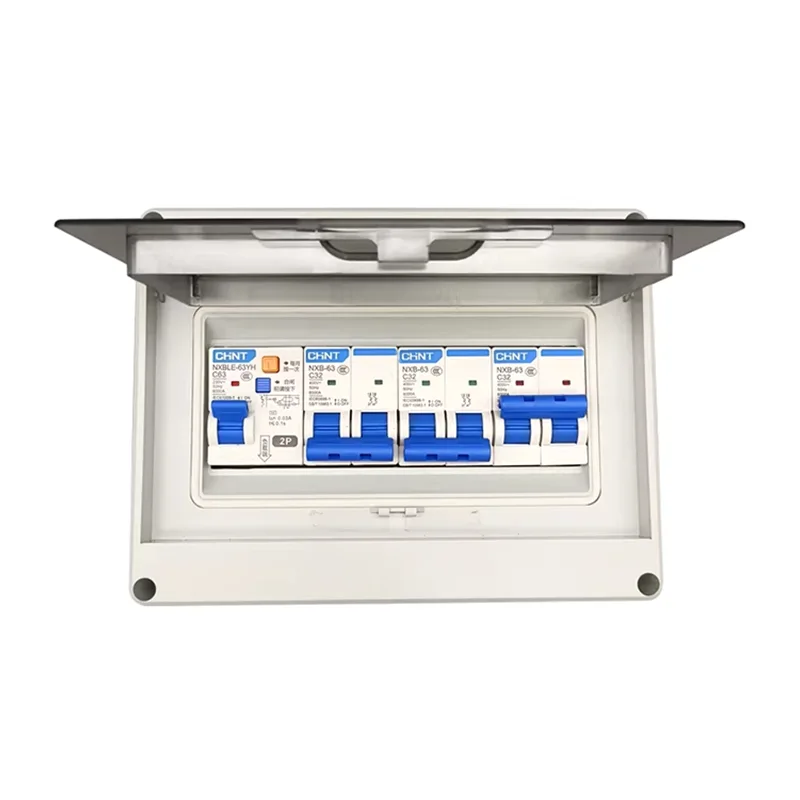

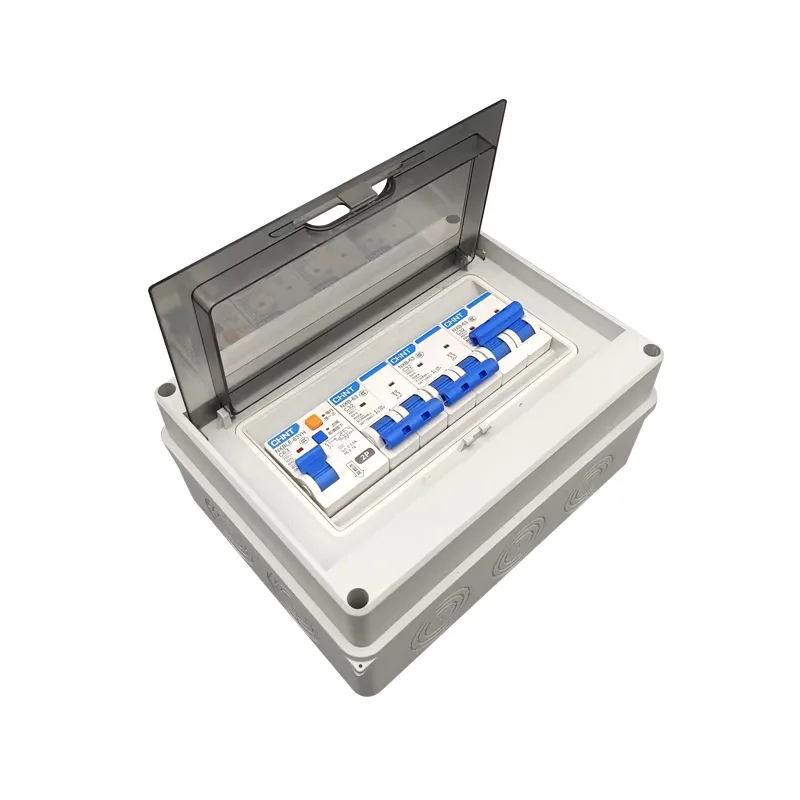

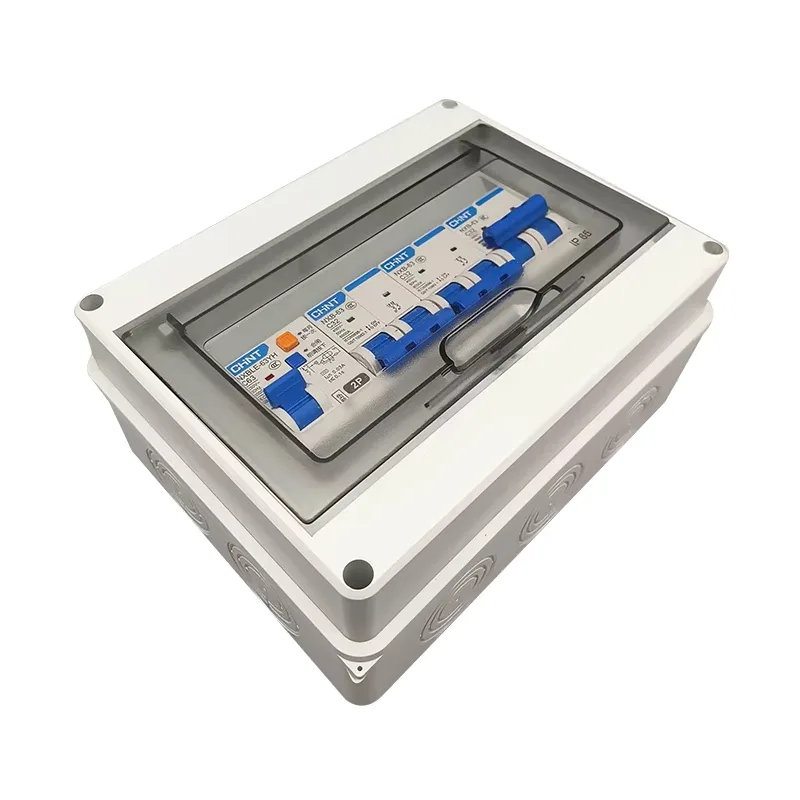

ஏர் சர்க்யூட் பிரேக்கர் விநியோக பெட்டி

உங்கள் ஏர் சர்க்யூட் பிரேக்கர் விநியோக பெட்டி சப்ளையராக சீன நிறுவனமான ஷாங்மிங்கைத் தேர்ந்தெடுப்பது, தொழில்நுட்ப ஆதரவு மற்றும் போட்டி விலை நிர்ணயம் ஆகியவற்றுக்கான அணுகலை உங்களுக்கு வழங்கும். இந்த விநியோக பெட்டி அறிவார்ந்த கண்காணிப்பு மற்றும் ரிமோட் கண்ட்ரோலை ஆதரிக்கிறது.

முக்கிய செயல்பாடுகள்

பிரதான மின் கட்டுப்பாடு: குறைந்த மின்னழுத்த அமைப்பிற்கான முக்கிய உள்வரும் சுவிட்சாக, முழு கட்டிடம் அல்லது உற்பத்தி வரிக்கான பிரதான மின் சுவிட்சைக் கட்டுப்படுத்துவதற்கும், முழு மின் விநியோக அமைப்பின் ஆன்/ஆஃப் நிலையைக் கட்டுப்படுத்துவதற்கும் ஏர் சர்க்யூட் பிரேக்கர் விநியோக பெட்டி பொறுப்பாகும்.

பல பாதுகாப்புகள்: உபகரணங்கள் துல்லியமான மூன்று-நிலை பாதுகாப்பை வழங்குகிறது: நீண்ட தாமத சுமை, குறுகிய-சுற்று குறுகிய-தாமதம், குறுகிய-சுற்று உடனடி மற்றும் தரை தவறு பாதுகாப்பு.

பவர் கண்காணிப்பு: மின்னழுத்தம், மின்னோட்டம், அதிர்வெண் மற்றும் பவர் காரணி போன்ற நிகழ்நேரத் தரவைக் காட்ட, ஏர் சர்க்யூட் பிரேக்கர் ஒரு அறிவார்ந்த கட்டுப்படுத்தியை ஒருங்கிணைக்க முடியும்.

படிநிலை இன்டர்லாக்கிங்: ஏர் சர்க்யூட் பிரேக்கர் விநியோகப் பெட்டியை அப்ஸ்ட்ரீம் டிரான்ஸ்பார்மர்கள் அல்லது கீழ்நிலை கிளை பெட்டிகளுடன் தர்க்கரீதியாகப் பிணைக்க முடியும், இது பெரிய அளவிலான மின் தடைகளை ஏற்படுத்துவதைத் தடுக்க, கேபிள்கள், உபகரணங்கள் மற்றும் பணியாளர்களின் பாதுகாப்பைப் பாதுகாக்கிறது.

தயாரிப்பு ஒப்பீடு: ஏர் சர்க்யூட் பிரேக்கர் டிஸ்ட்ரிபியூஷன் பாக்ஸ் எதிராக நிலையான விநியோக பெட்டி

சரியான ஏர் சர்க்யூட் பிரேக்கர் விநியோக பெட்டி விவரக்குறிப்புகளை எவ்வாறு தேர்வு செய்வது?

சரியான தேர்வு, அடுத்தடுத்த நிறுவல், பராமரிப்பு, செயல்திறன் மற்றும் ஆயுட்காலம் ஆகியவற்றை மேம்படுத்தும். ஷாங்மிங், ஏர் சர்க்யூட் பிரேக்கர் விநியோகப் பெட்டிகளின் தயாரிப்பாளராக, நிலையான தேர்வு செயல்முறையின் அடிப்படையில் ஆலோசனைகளை வழங்குகிறது: பயன்பாடு → மின்னழுத்தம் → தற்போதைய → குறுகிய-சுற்று திறன் → கட்டமைப்பு வடிவம் → அமைச்சரவை விவரக்குறிப்புகள் → வெளிச்செல்லும் வரி திட்டம் → நுண்ணறிவு உள்ளமைவு.

I. விண்ணப்பத்தை தெளிவுபடுத்தவும்

விவரக்குறிப்புகளைத் தேர்ந்தெடுப்பதற்கு முன், உங்கள் கணினியில் உள்ள ஏர் சர்க்யூட் பிரேக்கர் விநியோக பெட்டியின் செயல்பாட்டை முதலில் தீர்மானிக்கவும்.

குறைந்த மின்னழுத்த பிரதான உள்வரும் வரி விநியோக பெட்டி: முழு குறைந்த மின்னழுத்த அமைப்புக்கான பிரதான சுவிட்சாக செயல்படுகிறது, இது அதிகபட்ச சுமை மற்றும் அதிகபட்ச குறுகிய சுற்று மின்னோட்டத்துடன் தொடர்புடையது.

பஸ் டை விநியோக பெட்டி: இரண்டு பஸ்பார் பிரிவுகளுக்கு இடையே இணைப்புக்கு பயன்படுத்தப்படுகிறது; முக்கிய பரிசீலனைகள் டை திறன் மற்றும் இயக்க அதிர்வெண் ஆகும்.

முக்கியமான சுமை ஊட்டி விநியோக பெட்டி: அதிக நம்பகத்தன்மை மற்றும் தேர்ந்தெடுக்கப்பட்ட பாதுகாப்பு தேவைப்படும் முக்கியமான உபகரணங்களுக்கு சக்தி அளிக்கிறது.

வெவ்வேறு பயன்பாடுகளுக்கு கணிசமாக வேறுபட்ட குறிப்புகள் தேவை; இது முதல் படி.

II. மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் கணினி வகையைத் தீர்மானிக்கவும்

பொதுவான மதிப்பிடப்பட்ட மின்னழுத்தங்கள்: AC 380V / 400V / 690V, ஆன்-சைட் பவர் சப்ளை அமைப்புடன் இணக்கமாக இருக்க வேண்டும்.

கணினி வகை: மூன்று கட்ட மூன்று கம்பி / மூன்று கட்ட நான்கு கம்பி. நடுநிலை (N) கோடு மற்றும் பாதுகாப்பு பூமி (PE) கோடு தேவையா என்பதை உறுதிப்படுத்தவும்.

தவறான மின்னழுத்தம் மற்றும் கணினி வகை நேரடியாக உபகரணங்களைப் பயன்படுத்த முடியாததாக மாற்றும்.

III. மதிப்பிடப்பட்ட மின்னோட்டத்தைக் கணக்கிட்டுத் தேர்ந்தெடுக்கவும்

உண்மையான சுமை மின்னோட்டத்தைக் கணக்கிட்டு, அதிகபட்ச ஒரே நேரத்தில் இயக்க நிலைமைகளின் அடிப்படையில் அனைத்து கீழ்நிலை சுற்றுகளின் வடிவமைப்பு மின்னோட்டத்தையும் சுருக்கவும்.

தேர்ந்தெடுக்கும் போது, ​​நியாயமான வரம்பை, பொதுவாக 10%–30% எதிர்கால விரிவாக்கத்திற்கு ஒதுக்குமாறு பரிந்துரைக்கிறோம்.

பொதுவான ACB மதிப்பிடப்பட்ட தற்போதைய மதிப்பீடுகள்: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

கொள்கையளவில், நீண்ட கால இயக்க மின்னோட்டம் ACB மதிப்பிடப்பட்ட மின்னோட்டத்தில் ≤ 80%–90% ஆக இருக்க வேண்டும்.

IV. ஷார்ட்-சர்க்யூட் பிரேக்கிங் திறனை சரிபார்க்கிறது

சர்க்யூட் பிரேக்கர்களைத் தேர்ந்தெடுக்கும்போது பல வாடிக்கையாளர்கள் இந்த புள்ளியை கவனிக்கவில்லை, ஆனால் இது முக்கியமானது. போதுமான உடைக்கும் திறன் கடுமையான பாதுகாப்பு அபாயங்களை ஏற்படுத்தும்.

மின்மாற்றி திறன், மின்மறுப்பு மற்றும் கேபிள் நீளம் ஆகியவற்றிலிருந்து கணக்கிடப்பட்ட நிறுவல் புள்ளியில் உள்ள குறுகிய-சுற்று மின்னோட்டத்தை தீர்மானிக்க வேண்டும்.

பொருந்தக்கூடிய உடைக்கும் திறனைத் தேர்ந்தெடுக்கவும்: Icu / Ics ≥ சிஸ்டத்தின் அதிகபட்ச ஷார்ட் சர்க்யூட் மின்னோட்டம்.

பொதுவான மதிப்பீடுகள்: 50kA, 65kA, 80kA, 100kA.

V. சர்க்யூட் பிரேக்கர் கட்டமைப்பைத் தேர்ந்தெடுப்பது

நிலையான ஏசிபி: குறைந்த செலவு, பராமரிப்புக்கு மின்வெட்டு தேவை.

டிராயர் வகை ஏசிபி: வசதியான பராமரிப்பு, தடையில்லா பராமரிப்பை ஆதரிக்கிறது, தொழில்துறை திட்டங்களில் பொதுவாகப் பயன்படுத்தப்படுகிறது.

VI. விநியோக பெட்டி கேபினட் விவரக்குறிப்புகள் மற்றும் கட்டமைப்பை தீர்மானித்தல்

கேபினட் பரிமாணங்கள் ஏசிபி விவரக்குறிப்புகள், பஸ்பார் திறன் மற்றும் வெளிச்செல்லும் சுற்றுகளின் எண்ணிக்கையைப் பொறுத்தது. முக்கிய வகைகள் சுவர்-ஏற்றப்பட்ட மற்றும் தரையில் நிற்கும்.

பாதுகாப்பு மதிப்பீடு: உட்புறம்: IP30 / IP40; வெளிப்புற: IP54 / IP65.

VII. பஸ்பார் மற்றும் வெளிச்செல்லும் வரி கட்டமைப்பு தேர்வு

மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் செப்பு பஸ்பார் குறுக்குவெட்டு ஆகியவற்றின் அடிப்படையில் பஸ்பார் விவரக்குறிப்புகள் தேர்ந்தெடுக்கப்பட வேண்டும், வெப்பநிலை உயர்வு மற்றும் நீண்ட கால செயல்பாடு ஆகியவற்றைக் கணக்கில் எடுத்துக் கொள்ள வேண்டும்.

அவுட்கோயிங் லைன் சர்க்யூட் வகைகள்: எம்சிசிபி அவுட்கோயிங் லைன், எம்சிபி அவுட்கோயிங் லைன், டைரக்ட் கேபிள் அவுட்கோயிங் லைன்.

காப்பு சுற்று தேவையா? அப்படியானால், எதிர்கால திறன் விரிவாக்கத்திற்கு இடத்தை ஒதுக்குங்கள்.

VIII. நுண்ணறிவு அம்சங்கள் மற்றும் துணை கட்டமைப்பு

விருப்ப செயல்பாடுகளில் அடங்கும்: மின்னோட்டம், மின்னழுத்தம் மற்றும் ஆற்றல் கண்காணிப்பு; தொடர்பு இடைமுகம்; ரிமோட் திறப்பு மற்றும் மூடுதல்; தவறான எச்சரிக்கை மற்றும் நிலை கருத்து.

தொழிற்சாலை, தரவு மையம் மற்றும் பொது கட்டிடத் திட்டங்களுக்கு நுண்ணறிவு வகை பரிந்துரைக்கப்படுகிறது.

IX. சுற்றுச்சூழல் மற்றும் பயன்பாட்டு நிபந்தனை சரிபார்ப்பு

பின்வரும் சுற்றுச்சூழல் காரணிகளை உறுதிப்படுத்தவும்:

சுற்றுப்புற வெப்பநிலை (அதிக வெப்பநிலைக்கு தேவை மறுத்தல்)

நிறுவல் உயரம்

தூசி, ஈரப்பதம் அல்லது அரிக்கும் வாயுக்கள் இருப்பது

நில அதிர்வு வடிவமைப்பு தேவையா?
