தரமான மாடி-நின்று பவர் டிஸ்ட்ரிபியூஷன் கேபினட் என்க்ளோசர் சப்ளையர்

பல்வேறு வகையான கூடுதலாகவிநியோக பெட்டி அடைப்புகள், ஷாங்மிங், எங்கள் உயர்தர தயாரிப்பு வரிசையின் முக்கிய அங்கமான தரை-நிலை மின் விநியோக கேபினட் இணைப்புகளையும் வழங்குகிறது. ஒரு நிறுத்தத்தில் தனிப்பயனாக்கப்பட்ட தீர்வுகள் மற்றும் நேரடியாக தொழிற்சாலை விலை நிர்ணயம் ஆகியவற்றிலிருந்து பயனடைய உங்கள் நீண்ட கால சப்ளையராக எங்களைத் தேர்வு செய்யவும்.

முக்கிய அம்சங்கள்

அதிக சுமை தாங்கும் திறன்: எங்கள் தரையில் நிற்கும் மின் விநியோக கேபினட் உறைகளுக்கு, 2.0 மிமீ அல்லது அதற்கு மேற்பட்ட தடிமன் கொண்ட குளிர்-உருட்டப்பட்ட எஃகு தகடுகளைப் பயன்படுத்துகிறோம். இந்த வலுவான கட்டுமானமானது, கனரக சட்ட வகை சர்க்யூட் பிரேக்கர்கள், பெரிய குறுக்குவெட்டு செப்பு பஸ்பார்கள் மற்றும் மின்மாற்றி கேபிள்களை பாதுகாப்பாக ஆதரிக்க அமைச்சரவையை செயல்படுத்துகிறது.

மாடுலர் வடிவமைப்பு: உட்புறம் ஒரு மட்டு துளை மாதிரி அமைப்பைக் கொண்டுள்ளது, இது குறிப்பிட்ட தேவைகளுக்கு ஏற்ப குறுக்குவெட்டுகள் மற்றும் மவுண்டிங் பிளேட்களின் நெகிழ்வான சரிசெய்தலை அனுமதிக்கிறது. இந்த வடிவமைப்பு தேவைப்படும் போதெல்லாம் வசதியான மேம்படுத்தல்கள் மற்றும் விரிவாக்கங்களை எளிதாக்குகிறது.

காற்றோட்டம் மற்றும் வெப்பச் சிதறல்கேபினட்டிற்குள் பொதுவாக இருக்கும் அதிக மின்னோட்ட அளவைக் கருத்தில் கொண்டு, பயனுள்ள காற்றோட்டத்தை உறுதி செய்வதற்காக உறை மேல்புறத்தில் எக்ஸாஸ்ட் வென்ட்கள் மற்றும் கீழே ஏர் இன்டேக் வென்ட்கள் பொருத்தப்பட்டுள்ளது. கூடுதலாக, வாடிக்கையாளர்கள் கட்டாயக் காற்று குளிரூட்டும் முறையை தயாரிப்பில் ஒருங்கிணைக்க தனிப்பயன் உள்ளமைவைக் கோரலாம்.

பொதுவான அமைச்சரவை வகைப்பாடுகள்

அவற்றின் கட்டமைப்பு வடிவத்தின் அடிப்படையில், தரையில் நிற்கும் பெட்டிகள் முதன்மையாக இரண்டு முக்கிய வகைகளாகப் பிரிக்கப்படுகின்றன:

1. நிலையான வகை

குணாதிசயங்கள்: உள் கூறுகள் ஆதரவு அடைப்புக்குறிகள் வழியாக கடுமையாக ஏற்றப்படுகின்றன; ஒரு முறை கம்பி மூலம், அவற்றை நகர்த்த முடியாது.

பயன்பாடுகள்: ஒரு எளிய அமைப்பு மற்றும் குறைந்த விலை கொண்டுள்ளது; தொடர்ச்சியான மின்சாரம் வழங்குவதற்கான தேவைகள் மிகவும் கடுமையானதாக இல்லாத அமைப்புகளில் பொதுவாகப் பயன்படுத்தப்படுகிறது.

பிரதிநிதி மாதிரி: GGD-வகை ஏசி குறைந்த மின்னழுத்த பவர் டிஸ்ட்ரிபியூஷன் கேபினட்.

2. ட்ரா-அவுட் வகை / நீக்கக்கூடிய வகை

சிறப்பியல்புகள்: ஒவ்வொரு தனிப்பட்ட சுற்றும் தனித்தனியான, சுயாதீனமான அலமாரியில் வைக்கப்பட்டுள்ளது.

பயன்பாடுகள்: பராமரிப்புக்கு மிகவும் வசதியானது. ஒரு குறிப்பிட்ட சுற்று தோல்வியுற்றால், முக்கிய மின்சாரம் துண்டிக்கப்படாமல், தொடர்புடைய டிராயரை வெறுமனே வெளியே இழுத்து புதியதாக மாற்றலாம்.

பிரதிநிதி மாதிரிகள்: GCK, GCS, மற்றும் MNS-வகை மேம்பட்ட மின்பகிர்வு அலமாரிகள்.

தரையில் நிற்கும் மற்றும் சுவரில் பொருத்தப்பட்ட விநியோக பெட்டிகள்: வித்தியாசம் என்ன?

தயாரிப்பு தேர்வு மற்றும் கட்டமைப்பு பரிந்துரைகள்

உங்கள் குறிப்பிட்ட திட்டத் தேவைகளின் அடிப்படையில், விற்பனைக்கு முந்தைய கட்டத்தில்,ஷாங்மிங்உங்களுக்கு மிகவும் பொருத்தமான கட்டமைப்பை பரிந்துரைக்கும். பொதுவாக, நாங்கள் அடிக்கடி ஆதரிக்கும் பயன்பாட்டுக் காட்சிகள் கீழே பட்டியலிடப்பட்டுள்ளன, அதனுடன் தொடர்புடைய உள்ளமைவு பரிந்துரைகளும் உள்ளன.

1. தொழில்துறை முக்கிய மின் விநியோகம்

பரிந்துரைக்கப்பட்ட கட்டமைப்பு:

கேபினட் பரிமாணங்கள்: 1800–2200மிமீ (எச்) × 600–1000மிமீ (டபிள்யூ) × 600–1000மிமீ (டி)

பொருள்: குளிர் உருட்டப்பட்ட எஃகு தாள் (≥1.5 மிமீ)

பாதுகாப்பு மதிப்பீடு: IP30 / IP40

அமைப்பு: ஒற்றை அலமாரி அல்லது இணைந்த அலமாரிகள் (மாடுலர்/பிளக்கக்கூடியது)

உட்புறம்: ACB / MCCB + பஸ்பார் அமைப்பை நிறுவுவதற்காக வடிவமைக்கப்பட்டுள்ளது

2. உயர் மின்னோட்டம் / முதன்மை உள்வரும் வரி அமைப்புகள்

பரிந்துரைக்கப்பட்ட கட்டமைப்பு:

அகலம்: ≥800மிமீ

ஆழம்: ≥800மிமீ

கட்டமைப்பு: இரட்டை கதவு அல்லது பல கதவு வடிவமைப்பு

உட்புற இடம்: உயர் மின்னோட்ட செப்பு பஸ்பார்களை ஆதரிக்கிறது; மேல் அல்லது கீழ் கேபிள் நுழைவுக்கான ஒதுக்கப்பட்ட இடத்தை உள்ளடக்கியது.

3. ஆட்டோமேஷன் கட்டுப்பாடு / PLC கட்டுப்பாட்டு அலமாரிகள்

பரிந்துரைக்கப்பட்ட கட்டமைப்பு:

பரிமாணங்கள்: 1600–2000மிமீ (எச்)

பொருள்: தூள் பூசப்பட்ட எஃகு தாள் / துருப்பிடிக்காத எஃகு

பாதுகாப்பு மதிப்பீடு: IP40 / IP54

உட்புறம்: மவுண்டிங் பிளேட் + டிஐஎன் தண்டவாளங்கள்

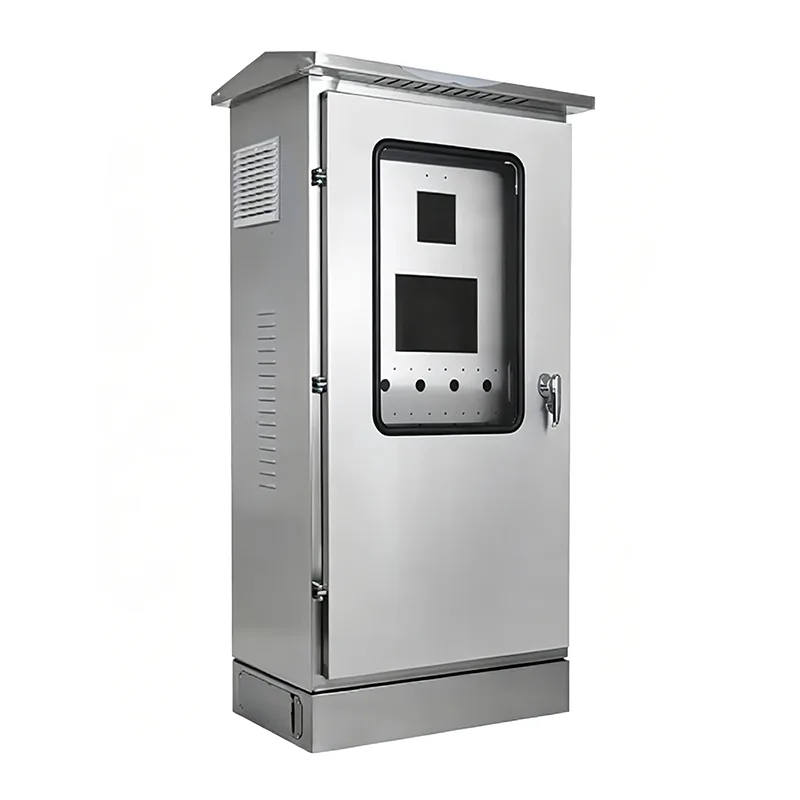

4. வெளிப்புற பயன்பாடுகள்

பரிந்துரைக்கப்பட்ட கட்டமைப்பு:

பாதுகாப்பு மதிப்பீடு: IP54 / IP65

பொருள்: துருப்பிடிக்காத எஃகு (304/316) அல்லது வெளிப்புற தர தூள்-பூசிய எஃகு

அம்சங்கள்: மழைப்புகா விதானம் + சீல் கீற்றுகள் + எதிர்ப்பு ஒடுக்க வடிவமைப்பு

5. அதிக அரிக்கும் சூழல்கள்

பரிந்துரைக்கப்பட்ட கட்டமைப்பு:

பொருள்: 304 / 316 துருப்பிடிக்காத எஃகு

பாதுகாப்பு மதிப்பீடு: IP55+

மேற்பரப்பு சிகிச்சை: எதிர்ப்பு அரிப்பு பூச்சு

தரை-நிலை மின்பகிர்வு கேபினெட் உறையில் வழக்கமான பராமரிப்பை எவ்வாறு செய்வது?

1. சுத்தம் மற்றும் தூசி அகற்றுதல்

அமைச்சரவையின் உள்ளே இருந்து திரட்டப்பட்ட தூசியை அகற்ற உலர் அல்லாத நெய்த துணி மற்றும் ஒரு வெற்றிட கிளீனரைப் பயன்படுத்தவும்; ஈரமான துணிகளைப் பயன்படுத்துவது அல்லது சுருக்கப்பட்ட காற்றின் நேரடி வெடிப்புகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

பஸ்பார்கள், இன்சுலேட்டர்கள், சர்க்யூட் பிரேக்கர் ஆர்க் சூட்கள் மற்றும் காற்றோட்டம் சேனல்களை சுத்தம் செய்வதில் குறிப்பாக கவனம் செலுத்துங்கள்.

2. மின் இணைப்புகளை இறுக்குவது

அனைத்து போல்ட் இணைப்பு புள்ளிகளையும் தளர்வாக ஆய்வு செய்யுங்கள்; குறிப்பிட்ட முறுக்கு மதிப்புகளுக்கு அவற்றை மீண்டும் இறுக்க முறுக்கு விசையைப் பயன்படுத்தவும்.

ஆக்சிஜனேற்றம் அல்லது வளைவு சேதத்தின் அறிகுறிகள் கண்டறியப்பட்டால், டெர்மினல்கள் மெருகூட்டப்பட வேண்டும் அல்லது மாற்றப்பட வேண்டும்.

3. கூறு செயல்பாட்டு சோதனை

சர்க்யூட் பிரேக்கர்கள்: கைமுறையாக திறக்கும் மற்றும் மூடும் செயல்பாடுகள் சீராக உள்ளதா என்பதையும், ட்ரிப்பிங் பொறிமுறையானது பதிலளிக்கக்கூடியதாக இருப்பதையும் சரிபார்க்கவும்.

தொடர்புகள்/தொடர்புகள்: தேய்மானத்திற்கான தொடர்புகளின் நிலையை ஆய்வு செய்து, சுருள் எதிர்ப்பு சாதாரண வரம்பிற்குள் உள்ளதா என்பதைச் சரிபார்க்கவும்.

மின்தேக்கிகள்: கொள்ளளவு சிதைவு, வீக்கம் அல்லது எலக்ட்ரோலைட் கசிவு போன்ற அறிகுறிகளை சரிபார்க்கவும்.

SPDs (Surge Protection Devices): நிலை காட்டி சாளரம் பச்சை நிறத்தில் இருப்பதையும், சிதைவு காட்டி தூண்டப்படவில்லை என்பதையும் சரிபார்க்கவும்.

4. காப்பு செயல்திறன் சோதனை

பின்வருவனவற்றை அளவிட மற்றும் உறுதிப்படுத்த 500V அல்லது 1000V மெகாஹம்மீட்டரைப் பயன்படுத்தவும்:

கட்டம் முதல் கட்ட காப்பு எதிர்ப்பு: ≥ 1 MΩ;

கட்டம் முதல் தரையில் காப்பு எதிர்ப்பு: ≥ 1 MΩ;

அளவிடப்பட்ட மதிப்புகள் இந்த தரநிலைகளுக்குக் குறைவாக இருந்தால், ஈரப்பதம் உட்செலுத்துதல் அல்லது மாசுபடுதல் போன்ற சாத்தியமான காரணங்களைக் கண்டறியவும்.

5. இயந்திர கட்டமைப்பு பராமரிப்பு

டிராயர் வகை அலகுகளின் வழிகாட்டி தண்டவாளங்கள் மற்றும் இன்டர்லாக் செய்யும் வழிமுறைகளை ஆய்வு செய்து, அவை ஒட்டவில்லை அல்லது பிணைக்கப்படவில்லை என்பதை உறுதிப்படுத்தவும். மின்சார உபகரணங்களுக்காக வடிவமைக்கப்பட்ட கிரீஸைப் பயன்படுத்தி நகரும் பாகங்களை உயவூட்டுங்கள்.

"ஐந்து-தடுப்பு" (இன்டர்லாக்) பாதுகாப்பு வழிமுறைகளின் செயல்பாட்டை அவ்வப்போது சரிபார்க்கவும்.
