உயர் மின்னழுத்த கேபிள் கிளை பெட்டி

உயர் மின்னழுத்த கேபிள் கிளை பெட்டிகள் 6kV-35kV நடுத்தர மின்னழுத்த விநியோக நெட்வொர்க்குகளில் பயன்படுத்தப்படுகின்றன. அவை தொழிற்சாலையில் முன்னரே தயாரிக்கப்பட்டு, உயர் மின்னழுத்த கேபிள் இணைப்புகளின் செருகுநிரல், கேபிள் மேன்ஹோல்களை மாற்றுதல் மற்றும் டெர்மினல் ஹெட்களின் ஆன்-சைட் ஃபேப்ரிகேஷன் ஆகியவற்றின் மூலம் தளத்தில் நிறுவப்பட்டுள்ளன. ஷாங்மிங், இந்தத் தயாரிப்பின் உற்பத்தியாளராக, திட்டத்தின் உண்மையான தேவைகளுக்கு ஏற்ப அதைத் தனிப்பயனாக்கலாம். எங்களை தொடர்பு கொள்ளவும்.

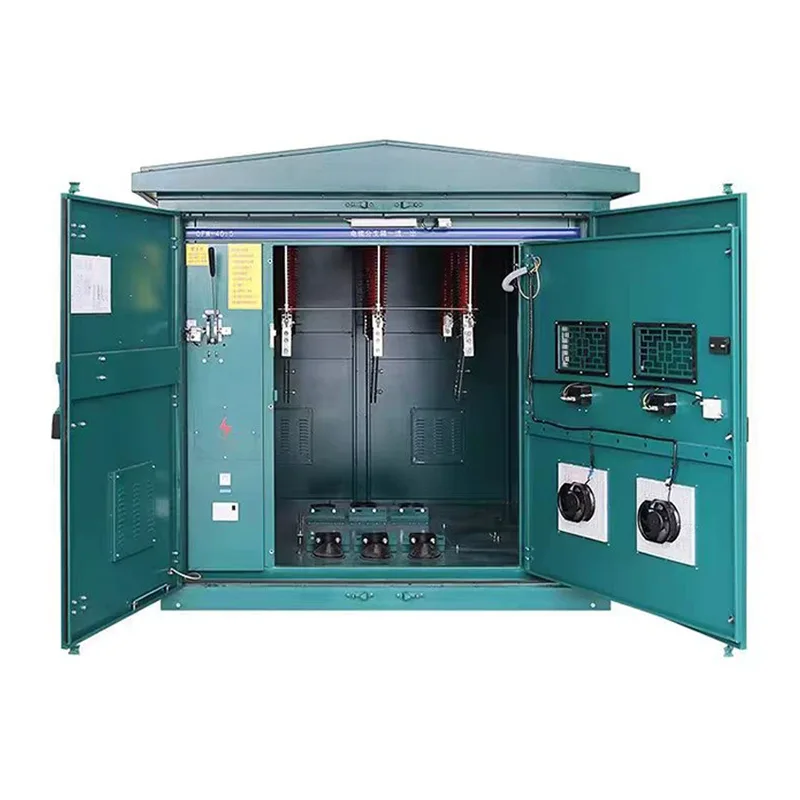

கட்டமைப்பு கலவை

உயர் மின்னழுத்த கேபிள் கிளை பெட்டிகள் உயர் மின்னழுத்த மின் விநியோக அமைப்புகளில் கேபிள் கிளைகள், சந்திப்புகள் மற்றும் பாதுகாப்பு கூறுகளாக செயல்படுகின்றன. முதன்மையாக ஒரு இணைப்பு உறுப்பு போது, ​​தேவைப்பட்டால் பாதுகாப்பு சாதனங்கள் கட்டமைப்பு கூறுகளை சேர்க்க முடியும்.

1. அடைப்பு: அடைப்பு என்பது அடிப்படைக் கூறு. உட்புற அல்லது வெளிப்புற உயர் மின்னழுத்த சூழல்களுக்கு ஏற்ற நீர்ப்புகா, தூசி, அரிப்பை எதிர்க்கும் மற்றும் வானிலை-எதிர்ப்பு பண்புகளை வழங்கும் குளிர்-உருட்டப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு போன்ற அதிக வலிமை கொண்ட உலோகத்தைப் பயன்படுத்துகிறோம்.

2. பிரதான கேபிள் இணைப்பு முனையம்: இந்த பகுதி பெரிய-பிரிவு உயர் மின்னழுத்த கேபிள்களுக்குப் பயன்படுத்தப்படுகிறது, அலுமினியம் அல்லது செப்பு கடத்திகளை ஆதரிக்கிறது, நம்பகமான தொடர்பு மற்றும் குறைந்த மின்மறுப்பை உறுதி செய்கிறது.

3. கிளை டெர்மினல்கள்: ஒரு-இன்-மல்டிபிள்-அவுட் அமைப்பு, உயர்-இன்சுலேஷன், வெப்ப-எதிர்ப்பு பொருட்களுடன் உட்புறமாக தனிமைப்படுத்தப்பட்ட மின் தனிமை மற்றும் கிளைகளுக்கு இடையே பாதுகாப்பான தூரத்தை உறுதி செய்கிறது.

4. இன்சுலேஷன் மற்றும் பாதுகாப்பு அமைப்பு: ஷார்ட் சர்க்யூட்கள், ஃப்ளாஷ்ஓவர்கள் அல்லது மின்சார அதிர்ச்சி விபத்துகளைத் தடுக்க உயர் மின்னழுத்த புஷிங் மற்றும் இன்சுலேடிங் கவர்கள் பொருத்தப்பட்டிருக்கும்.

5. பாதுகாப்பு சாதனங்கள்: உயர் மின்னழுத்த உருகிகள், சுமை சுவிட்சுகள், மின்னல் வேலைநிறுத்தம் மற்றும் அதிக மின்னோட்டப் பாதுகாப்பு உள்ளிட்ட திட்டத் தேவைகளின் அடிப்படையில் விருப்பமானது. கிளை சுற்றுகளுக்கு சுயாதீனமான பாதுகாப்பு சாத்தியமாகும், அதே நேரத்தில் பிரதான வரி தொடர்ச்சியான மின்சாரத்தை பராமரிக்கிறது.

தயாரிப்பு அம்சங்கள்

1. உயர் மின்னழுத்த பாதுகாப்பு மற்றும் காப்பு

உயர் மின்னழுத்த கேபிள் கிளை பெட்டியானது, 1kV~35kV மற்றும் அதற்கு மேல் உயர் மின்னழுத்த கேபிள் கிளைகளை ஆதரிக்கும், இன்சுலேடிங் கவர் கொண்ட உயர்-வலிமை கொண்ட உலோக உறையை ஏற்றுக்கொள்கிறது. உயர் மின்னழுத்த கிளைகள் பிரதான உடற்பகுதியில் இருந்து முழுமையாக தனிமைப்படுத்தப்பட்டு, ஃப்ளாஷ்ஓவர், ஷார்ட் சர்க்யூட்கள் அல்லது மின்சார அதிர்ச்சியை தடுக்கிறது, IEC/GB உயர் மின்னழுத்த மின் விநியோக பாதுகாப்பு தரநிலைகளை சந்திக்கிறது.

2. மல்டி-சர்க்யூட் கிளைச் செயல்பாடு

இந்தத் தயாரிப்பு ஒரு-இன்-மல்டிபிள்-அவுட்லெட் கேபிள் கிளைகளை ஆதரிக்கிறது, இது தேவையான சுற்றுகளின் எண்ணிக்கையை நெகிழ்வான உள்ளமைவை அனுமதிக்கிறது. உள் பஸ்பார் அல்லது நடத்துனர் அமைப்பு மின்னோட்டத்தை சமமாக விநியோகிக்கிறது, மேலும் பல்வேறு கிளை மின்னோட்ட திறன்களை சுமை தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம், உயர் மின்னழுத்த கேபிள் வயரிங் எளிதாக்குகிறது மற்றும் கட்டுமான சிக்கலைக் குறைக்கிறது.

3. உயர் பாதுகாப்பு மதிப்பீடு

ஷாங்மிங், உண்மையான சுற்றுச்சூழல் நிலைமைகள், மழை, தூசி, புற ஊதா கதிர்வீச்சு மற்றும் அரிக்கும் சூழல்களை எதிர்க்கும் மற்றும் அதிக வெப்பநிலை, குறைந்த வெப்பநிலை மற்றும் ஈரப்பதமான சூழல்களில் நீண்ட கால செயல்பாட்டிற்கு ஏற்றவாறு வெளிப்புற கிளை பெட்டிகளை IP54/IP65 பாதுகாப்பு மதிப்பீடுகளுடன் தனிப்பயனாக்கலாம்.

4. மட்டு அமைப்பு

எங்கள் கிளை பெட்டிகள் ஒரு சிறிய அமைப்பு, தெளிவான வயரிங் மற்றும் குறுகிய ஆன்-சைட் நிறுவல் நேரம், பாரம்பரிய கேபிள் கிணறுகளுடன் ஒப்பிடும்போது நேரத்தை மிச்சப்படுத்துகின்றன. நிறுவல் விருப்பங்களில் சுவர் பொருத்துதல், தரையை ஏற்றுதல் அல்லது அடைப்புக்குறி பொருத்துதல் ஆகியவை அடங்கும். பராமரிப்பு மற்றும் விரிவாக்கம் எளிமையானது, செயல்பாட்டுத் திறனை மேம்படுத்துகிறது.

5. நீண்ட ஆயுள் மற்றும் குறைந்த பராமரிப்பு செலவுகள்

அதிக வானிலை எதிர்ப்பு மற்றும் அரிப்பை எதிர்க்கும் பொருட்களை நாங்கள் தேர்ந்தெடுத்ததால், தயாரிப்பின் ஆயுட்காலம் திறம்பட நீட்டிக்கப்படுகிறது. சீல் செய்யப்பட்ட வடிவமைப்பு தூசி, ஈரப்பதம் மற்றும் பூச்சிகள் நுழைவதைத் தடுக்கிறது, இதன் விளைவாக குறைந்தபட்ச தினசரி பராமரிப்பு மற்றும் குறைந்த இயக்க செலவுகள்.

உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த கேபிள் விநியோக பெட்டிகளின் ஒப்பீடு

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: உறை மேற்பரப்பில் உள்ள மின்னழுத்த காட்டி முடக்கப்பட்டிருந்தால், மின்சுற்று மின்சாரம் இல்லை என்பதை நான் சொல்ல முடியுமா?

ப: முற்றிலும் இல்லை. மின்னழுத்த காட்டி துணை குறிப்புக்கு மட்டுமே. ஒளியில்லாத காட்டி, சேதமடைந்த காட்டி, தவறான சென்சார் அல்லது ஊதப்பட்ட உருகி காரணமாக இருக்கலாம். எந்தவொரு செயலுக்கும் முன், ஆன்-சைட் சோதனைக்கு பொருத்தமான மின்னழுத்த மதிப்பீட்டின் உயர் மின்னழுத்த சோதனையாளர் பயன்படுத்தப்பட வேண்டும்.

கே: பரிசோதிக்கும்போது அடைப்பிலிருந்து லேசாக இரைச்சல் சத்தம் கேட்டால் நான் என்ன செய்ய வேண்டும்?

ப: மின்தடையை ஆய்வுக்கு உடனடியாகக் கோருங்கள். ஹிஸ்ஸிங் பொதுவாக பகுதியளவு வெளியேற்றத்தின் அறிகுறியாகும், இது உள் காப்பு விரிசல் ஏற்பட்டிருக்கலாம் அல்லது முறையற்ற நிறுவலின் காரணமாக வெளியேற்ற பாதை உருவாக்கப்பட்டிருக்கலாம் என்பதைக் குறிக்கிறது. உடனடியாக கவனிக்கப்படாவிட்டால், இது ஒரு கட்டத்திலிருந்து கட்டமாக குறுகிய சுற்றுக்கு விரைவாக அதிகரிக்கலாம் அல்லது அடைப்பை வெடிக்கச் செய்யலாம்.

கே: SF6 இன்சுலேஷன் மற்றும் சாலிட் இன்சுலேஷனுக்கு இடையே நான் எப்படி தேர்வு செய்வது?

A: SF6 இன்சுலேஷன்: வலுவான வில்-அணைக்கும் திறன் கொண்ட மிகவும் முதிர்ந்த தொழில்நுட்பம், ஆனால் கிரீன்ஹவுஸ் வாயு உமிழ்வை உள்ளடக்கியது மற்றும் வழக்கமான பிரஷர் கேஜ் கண்காணிப்பு தேவைப்படுகிறது.

திடமான காப்பு: வாயு இல்லாத பாதுகாப்பு, அதிக சுற்றுச்சூழலுக்கு உகந்தது, மிக அதிக சுற்றுச்சூழல் தேவைகள் அல்லது உயரமான பகுதிகள் உள்ள பகுதிகளுக்கு ஏற்றது, உட்புற காற்று குமிழ்களைத் தடுக்கிறது.
