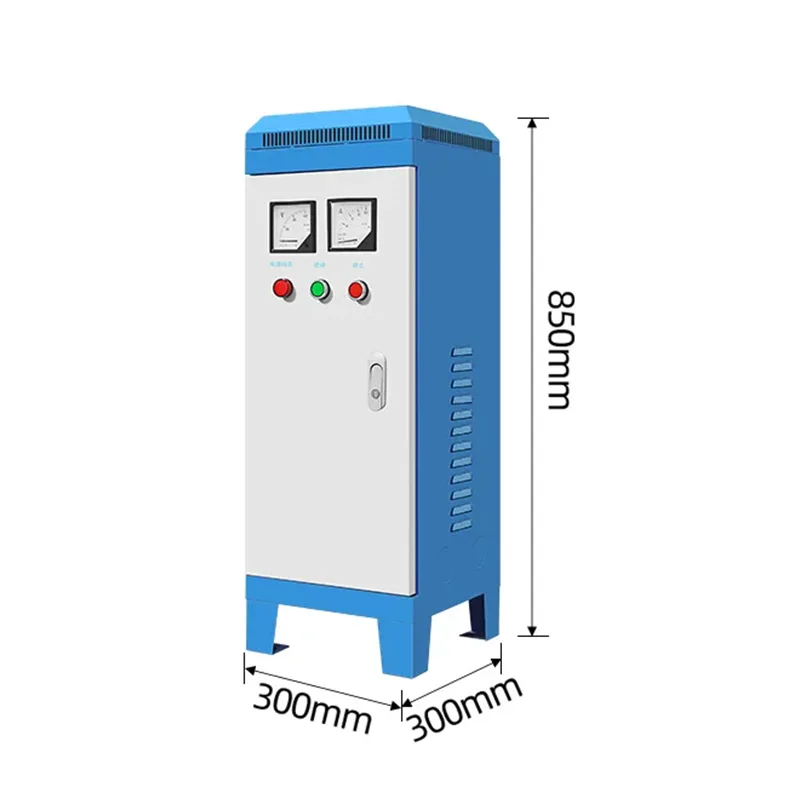

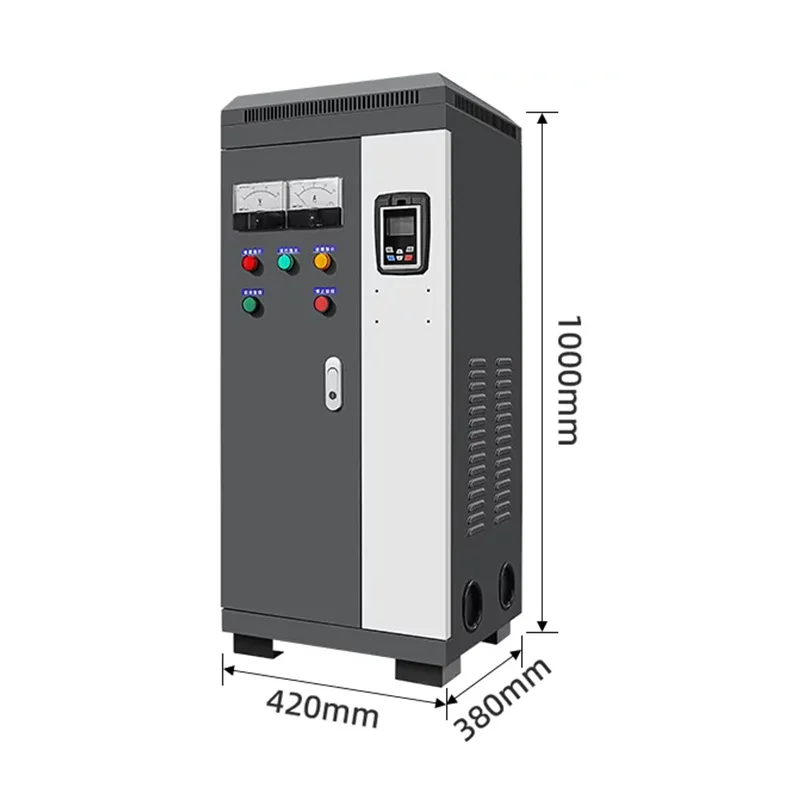

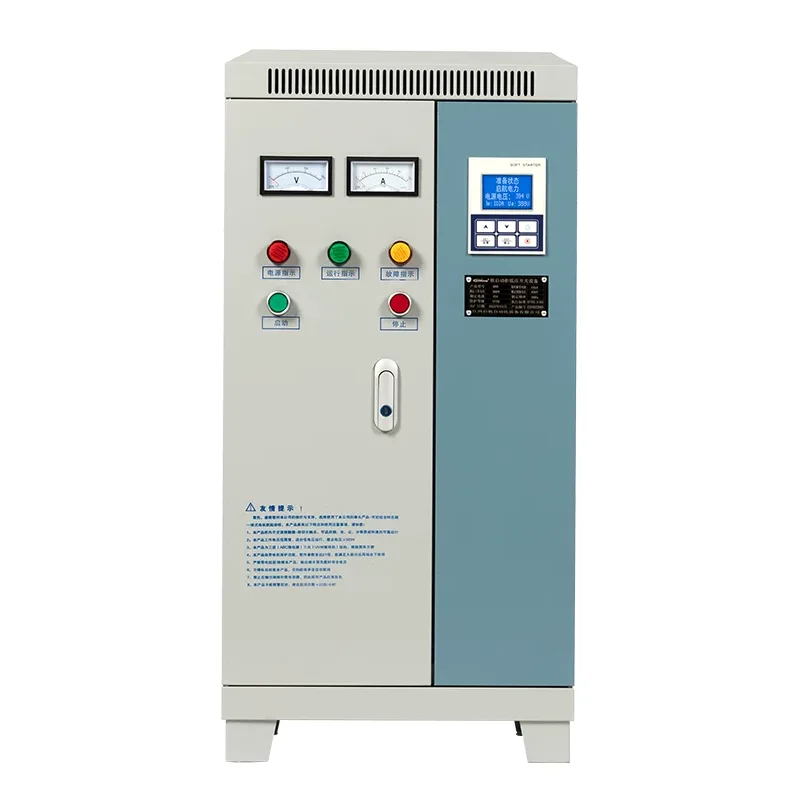

குறைந்த மின்னழுத்த சாஃப்ட் ஸ்டார்டர் பவர் டிஸ்ட்ரிபியூஷன் கேபினட்

ஷாங்மிங் என்பது சீனாவில் இருந்து குறைந்த மின்னழுத்த சாஃப்ட் ஸ்டார்டர் பவர் டிஸ்ட்ரிபியூஷன் கேபினெட்களின் உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும். இந்த உயர்-செயல்திறன், உயர்தர உபகரணமானது வழக்கமான மின் விநியோக செயல்பாடுகளைச் செய்வது மட்டுமல்லாமல், மோட்டார் தொடக்க மின்னோட்டத்தையும், மென்மையான தொடக்க தொழில்நுட்பத்தின் மூலம் முறுக்குவிசையையும் கட்டுப்படுத்துகிறது, மின் மற்றும் இயந்திர அதிர்ச்சிகளைக் குறைக்கிறது.

குறைந்த மின்னழுத்த சாஃப்ட் ஸ்டார்டர் விநியோக கேபினட் ஏன் தேவை?

பாரம்பரிய முழு மின்னழுத்த தொடக்கமானது இரண்டு முக்கிய சிக்கல்களை முன்வைக்கிறது:

தற்போதைய எழுச்சி: தொடக்க மின்னோட்டமானது மதிப்பிடப்பட்ட மின்னோட்டத்தை விட 5-7 மடங்கு அடையலாம், இது கிரிட் மின்னழுத்தத்தில் திடீர் வீழ்ச்சியை எளிதாக்குகிறது, அதே வரியில் உள்ள மற்ற உபகரணங்களை பாதிக்கிறது, மேலும் சர்க்யூட் பிரேக்கர்களை தவறாக ட்ரிப் செய்ய காரணமாகிறது.

இயந்திர உடைகள்: பெரிய உடனடி முறுக்கு மோட்டார் தண்டுகள், பெல்ட்கள், குறைப்பான்கள் அல்லது நீர் பம்ப் பைப்லைன்களில் பெரும் தாக்கத்தை ஏற்படுத்துகிறது, சாதனங்களின் ஆயுட்காலம் குறைக்கிறது.

எவ்வாறாயினும், எங்கள் குறைந்த மின்னழுத்த மென்மையான ஸ்டார்டர் விநியோக அமைச்சரவையை நீங்கள் தேர்வுசெய்தால், தைரிஸ்டர்கள் மூலம் மின்னழுத்தத்தைக் கட்டுப்படுத்தலாம், இதனால் மோட்டார் பூஜ்ஜிய மின்னழுத்தத்திலிருந்து மதிப்பிடப்பட்ட மின்னழுத்தத்திற்கு சீராக உயர அனுமதிக்கிறது. தொடக்க மின்னோட்டம் பொதுவாக மதிப்பிடப்பட்ட மின்னோட்டத்தை விட சுமார் 2-3 மடங்கு குறைவாக இருக்கும்.

வேலை செய்யும் கொள்கை

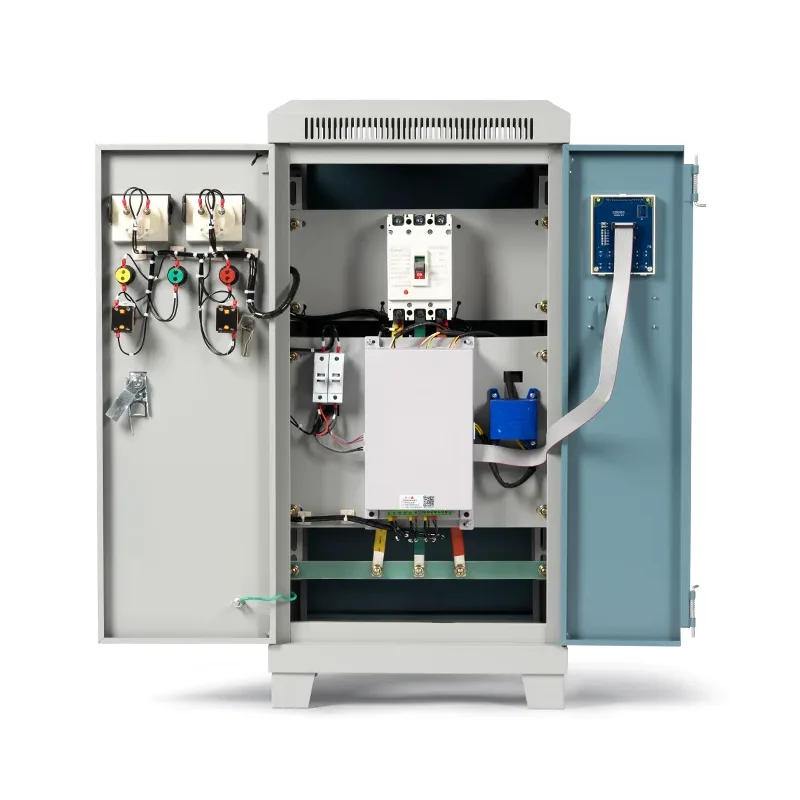

தொடக்க கட்டத்தில், குறைந்த மின்னழுத்த சாஃப்ட் ஸ்டார்டர் பவர் டிஸ்ட்ரிபியூஷன் கேபினட் தைரிஸ்டர்களின் கடத்தல் கோணத்தை மாற்றுகிறது, படிப்படியாக மோட்டாருக்கு பயன்படுத்தப்படும் மின்னழுத்தத்தை அதிகரிக்கிறது, இது ஒரு மென்மையான தொடக்கத்திற்கு அனுமதிக்கிறது.

தொடக்கத்திற்குப் பிறகு, பைபாஸ் கான்டாக்டர் ஈடுபடுகிறது, மேலும் மென்மையான ஸ்டார்டர் ஒரு ஓய்வு நிலைக்கு நுழைகிறது. நிறுத்தப்பட்டவுடன், மின்னழுத்தம் படிப்படியாகக் குறைவதைக் கட்டுப்படுத்துகிறது, திடீர் பணிநிறுத்தத்தால் ஏற்படும் நீர் சுத்தி விளைவுகளைத் தடுக்கிறது.

மென்மையான ஸ்டார்டர் பயன்படுத்தப்படாமல், அதற்குப் பதிலாக பாரம்பரிய மோட்டாரைப் பயன்படுத்தினால், ஸ்டார்ட் அப் செய்யும் போது மின்னோட்டத்தின் திடீர் அதிகரிப்பு மின்னழுத்த வீழ்ச்சி, உபகரண பாதிப்பு, கட்டம் ஏற்ற இறக்கங்கள் மற்றும் இயந்திர உடைகள் போன்ற பல்வேறு சிக்கல்களுக்கு வழிவகுக்கும்.

தொழில்நுட்ப அளவுருக்கள்

விண்ணப்ப காட்சிகள்

குறைந்த மின்னழுத்த மென்மையான ஸ்டார்டர் விநியோக பெட்டிகள் பெரிய மோட்டார் சக்தி கொண்ட பயன்பாடுகளுக்கு ஏற்றதாக இருக்கும், ஆரம்ப அதிர்ச்சிக்கு உணர்திறன், மற்றும் உபகரணங்கள் ஆயுட்காலம் மற்றும் பவர் கிரிட் நிலைத்தன்மைக்கான தேவைகள் உள்ளன. பல்வேறு தொழில்களில் உள்ள வாடிக்கையாளர்களுக்கும் இந்தத் தயாரிப்பை வழங்கியுள்ளோம்.

நிறுவல் மற்றும் ஆரம்ப கமிஷன் படிகள்

நிறுவும் முன், விநியோக அறையில் குறைந்த மின்னழுத்த சாஃப்ட் ஸ்டார்டர் பவர் டிஸ்ட்ரிபியூஷன் கேபினட், இயங்கும் பாதையுடன் (பரிந்துரைக்கப்பட்ட அகலம் ≥ 1.2 மீ) இடமளிக்க போதுமான இடம் இருப்பதை உறுதிசெய்யவும். நிறுவல் பகுதியில் ஒரு நிலை தளம் இருக்க வேண்டும், மற்றும் அடித்தள சேனல் எஃகு பாதுகாப்பாக பற்றவைக்கப்பட்டு தரையிறக்கப்பட வேண்டும்.

நிறுவலின் போது, ​​கேபிள் நுழைவு/வெளியேற்றம் கீழே உள்ளதா/கீழே உள்ளதா அல்லது மேல்-இன்/மேலே-வெளியா என்பதை உறுதிசெய்து, கேபிள் அகழி அல்லது கேபிள் ட்ரேயை முன்கூட்டியே திட்டமிடவும். மென்மையான ஸ்டார்டர் பெட்டிகளுக்கு>110kW, கட்டாய காற்று குளிரூட்டும் சாதனம் தேவை.

ஆரம்ப பணியின் போது, ​​அமைச்சரவை சேதமடையாமல் இருப்பதை மீண்டும் உறுதிப்படுத்தவும், வண்ணப்பூச்சு அப்படியே உள்ளது மற்றும் அடையாளங்கள் தெளிவாக உள்ளன.

பின்னர், மின் இணைப்புகளைச் சரிபார்த்து, ஒவ்வொரு முதன்மை சுற்று வயரிங் சரிபார்த்து, தளர்வான இணைப்புகள் அல்லது தவறான இணைப்புகள் இல்லை என்பதை உறுதிப்படுத்தவும்.

ஒவ்வொரு இன்டர்லாக் புள்ளியின் இயல்பான செயல்பாட்டைச் சரிபார்க்கும் ஐந்து-ஆதார இன்டர்லாக் சோதனையும் தேவைப்படுகிறது. பாதுகாப்பு நடவடிக்கைகளின் துல்லியத்தை சரிபார்க்க ஒருங்கிணைந்த பாதுகாப்பு சாதனத்தைப் பயன்படுத்தி குறுகிய சுற்றுகள் மற்றும் அதிக சுமைகளை உருவகப்படுத்தவும்.

இரண்டாம் நிலை அமைப்பு இருந்தால், RS485 அல்லது பிற தொடர்பு இடைமுகங்களின் இயல்பான செயல்பாட்டைச் சரிபார்க்கவும்.

இறுதியாக, சுமை இல்லாத நிலையில் பல தொடக்க சோதனைகளை நடத்தி, தொடக்க அளவுருக்களை உகந்த அமைப்புகளுக்குச் சரிசெய்தல்.
