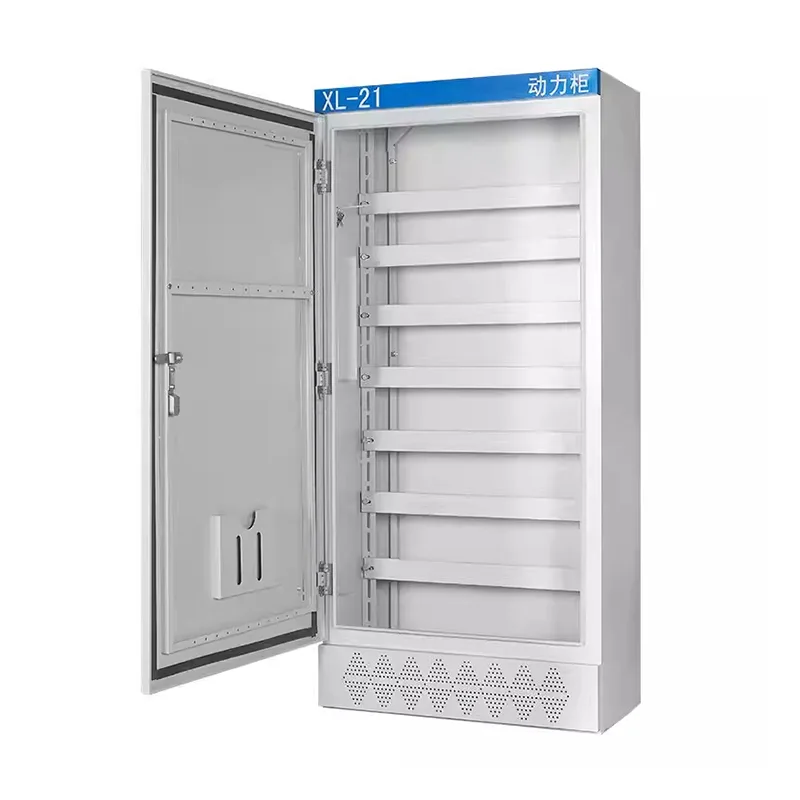

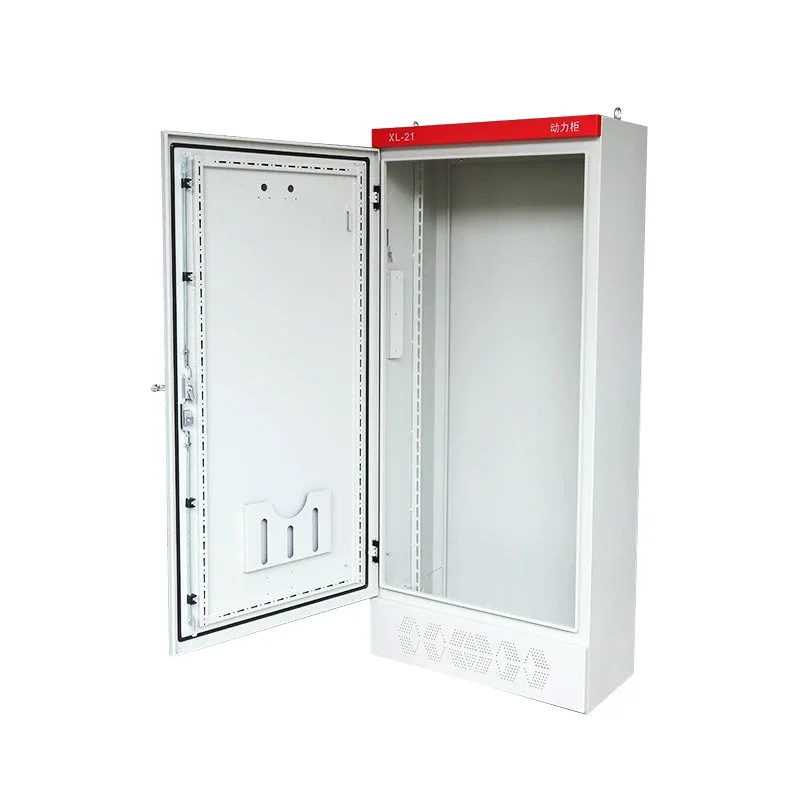

XL-21 குறைந்த மின்னழுத்த பவர் டிஸ்ட்ரிபியூஷன் கேபினட்

XL-21 குறைந்த மின்னழுத்த பவர் டிஸ்ட்ரிபியூஷன் கேபினட் சீன உற்பத்தியாளரான ஷாங்மிங்கால் வழங்கப்படுகிறது. 3,000 யூனிட்டுகளுக்கு மேல் மாதாந்திர உற்பத்தி திறன் கொண்ட முழுமையான உற்பத்தி திறன்கள் எங்களிடம் உள்ளன. தனிப்பயன் வரைபடங்கள், கூறு கொள்முதல் மற்றும் தொழிற்சாலை சோதனை ஆகியவற்றை நாங்கள் ஆதரிக்கிறோம். ஒரு தீர்வை உருவாக்கத் தொடங்க எந்த நேரத்திலும் எங்களைத் தொடர்புகொள்ள உங்களை வரவேற்கிறோம்.

தயாரிப்பு அமைப்பு

XL-21 குறைந்த மின்னழுத்த மின் விநியோக கேபினட் முழுமையாக மூடப்பட்ட, நிலையான மற்றும் செங்குத்தாக பிரிக்கப்பட்ட கட்டமைப்பு வடிவமைப்பு, எளிமை, நம்பகத்தன்மை மற்றும் பராமரிப்பின் எளிமை ஆகியவற்றைக் கொண்டுள்ளது.

1. அமைச்சரவை வெளிப்புறம்

XL-21 அமைச்சரவை குளிர்-உருட்டப்பட்ட எஃகு தாளில் இருந்து கட்டப்பட்டது, வளைந்து மற்றும் பற்றவைக்கப்பட்டது, கனமான சர்க்யூட் பிரேக்கர்கள் மற்றும் பஸ்பார்களை ஆதரிக்க போதுமான விறைப்புத்தன்மையை வழங்குகிறது. பாதுகாப்பு கதவு என்பது 110°க்கும் அதிகமான திறப்பு கோணம் கொண்ட ஒற்றை-திறப்பு வடிவமைப்பு ஆகும். தூசி எதிர்ப்பு செயல்திறனை மேம்படுத்த பாலியூரிதீன் சீல் கீற்றுகள் கதவு விளிம்புகளைச் சுற்றி பொருத்தப்பட்டுள்ளன.

உட்புற பக்கங்களில் துளைகள் கொண்ட செங்குத்து சுயவிவரங்கள் உள்ளன, பாகங்களின் பரிமாணங்களின்படி விட்டங்களின் சரிசெய்தல் மற்றும் மவுண்ட் பிளேட்களை எளிதாக்குகிறது.

2. உள் தளவமைப்பு

XL-21 ஒரு ஒற்றை, ஒருங்கிணைந்த இடமாக இருந்தாலும், அது பல செயல்பாட்டு பகுதிகளாக பிரிக்கப்பட்டுள்ளது:

மேல் பஸ்பார் பகுதி: பிரதான உள்வரும் பஸ்பார் அமைச்சரவையின் மேற்புறத்தில் அமைந்துள்ளது, இன்சுலேட்டர்களால் பாதுகாக்கப்பட்டு, செப்பு பஸ்பார்களின் கிடைமட்ட அல்லது செங்குத்து நீட்டிப்பை ஆதரிக்கிறது.

மத்திய கூறு பகுதி: இது துண்டிப்பு சுவிட்சுகள், சர்க்யூட் பிரேக்கர்ஸ், காண்டாக்டர்கள், தெர்மல் ரிலேக்கள் போன்றவற்றை நிறுவ பயன்படும் முக்கிய பகுதி.

கீழே உள்ள வயரிங் பகுதி: கேபிள் நுழைவுக்காக கீழே போதுமான இடம் வழங்கப்பட்டுள்ளது, மேலும் பிரத்யேக நடுநிலை மற்றும் தரை பஸ்பார்கள் சேர்க்கப்பட்டுள்ளன.

3. கீழே மற்றும் கேபிள் இன்/அவுட் டிசைன்

விநியோக கேபினட்டின் அடிப்பகுதியில் ஒரு பெரிய, நீக்கக்கூடிய பேனல் உள்ளது, இது கேபிள்களின் எண்ணிக்கையின் அடிப்படையில் திறப்புகளுடன் தனிப்பயனாக்கப்படலாம் மற்றும் கேபிள் உறைகளுடன் பயன்படுத்தப்படலாம்.

50-100 மிமீ உயர் சேனல் ஸ்டீல் தளத்தை தரையில் இருந்து அமைச்சரவையின் உயரத்தை அதிகரிக்க பொருத்தலாம், ஈரப்பதம் பாதுகாப்பு மற்றும் ஃபோர்க்லிஃப்ட் கையாளுதலை எளிதாக்குகிறது.

தயாரிப்பு நன்மைகள்

1. பரந்த பயன்பாடு

XL-21 குறைந்த மின்னழுத்த மின் விநியோக கேபினட் ஒரு உன்னதமான குறைந்த மின்னழுத்த மின் விநியோக அமைச்சரவை அமைப்பைக் கொண்டுள்ளது. அதன் முதிர்ந்த தொழில்நுட்பம் மற்றும் உயர் தரப்படுத்தல் தொழிற்சாலைகள், கட்டுமானத் திட்டங்கள் மற்றும் நகராட்சித் திட்டங்களில் பரவலாகப் பயன்படுத்தப்பட்டு, அதன் நம்பகத்தன்மை நீண்ட காலமாக நிரூபிக்கப்பட்டுள்ளது.

2. பவர் லோட் விநியோகத்திற்கு ஏற்றது

ஒரு தொழில்முறை உற்பத்தியாளராக, ஷாங்மிங் மோட்டார்கள், பம்ப்கள், விசிறிகள் மற்றும் பிற மின் சாதனங்களுக்கான மின்சார விநியோக அமைப்புகளை வடிவமைக்கிறார். தயாரிப்புகள் சிறந்த மின்னோட்டத்தை சுமந்து செல்லும் திறன் கொண்டவை, தொடர்ந்து செயல்பட முடியும் மற்றும் அதிக சுமை பயன்பாடுகளின் தேவைகளை பூர்த்தி செய்ய முடியும்.

3. வலுவான மற்றும் நீடித்தது

கார்பன் எஃகு, கால்வனேற்றப்பட்ட எஃகு மற்றும் துருப்பிடிக்காத எஃகு உட்பட பல பொருட்கள் கிடைக்கின்றன. பயன்படுத்தப்படும் பொருளைப் பொருட்படுத்தாமல், அமைச்சரவையின் கட்டமைப்பு வடிவமைப்பு போதுமான வலிமை மற்றும் தாக்க எதிர்ப்பை உறுதி செய்கிறது, இது தொழில்துறை சூழலில் நீண்ட கால பயன்பாட்டிற்கு ஏற்றது.

4. வசதியான பராமரிப்பு

மின் அமைச்சரவையின் உள் மின் கூறுகள் தெளிவான சுற்றுகளுடன் முறையாக ஏற்பாடு செய்யப்பட்டுள்ளன. இது ஒற்றை வலதுபுறக் கதவைக் கொண்டுள்ளது, கத்தி சுவிட்ச் இயக்க கைப்பிடி அமைச்சரவையின் முன்புறத்தில் மேல் வலதுபுறத்தில் அமைந்துள்ளது. அளவிடும் கருவிகள் மற்றும் சிக்னல் பவர் சப்ளைகள் கதவில் பொருத்தப்பட்டுள்ளன, எளிதாக ஆய்வு மற்றும் பராமரிப்புக்காக கதவு திறந்திருக்கும் போது முழுமையான வெளிப்பாட்டை வழங்குகிறது.

5. வலுவான இணக்கத்தன்மை

எங்கள் XL-21 குறைந்த மின்னழுத்த விநியோக கேபினட்டை, சர்க்யூட் பிரேக்கர்கள், கான்டாக்டர்கள் மற்றும் தெர்மல் ரிலேக்கள் போன்ற முக்கிய மின் கூறுகளுடன் நெகிழ்வான முறையில் கட்டமைக்க முடியும், பல்வேறு திட்டங்களின் தேவைகளைப் பூர்த்தி செய்ய பல்வேறு கட்டுப்பாடு மற்றும் பாதுகாப்புத் திட்டங்களுக்கு ஏற்றவாறு மாற்றியமைக்க முடியும்.

6. செலவு நன்மை

டிராயர் கேபினட்கள் போன்ற சிக்கலான கட்டமைப்புகளுடன் ஒப்பிடும்போது, ​​XL-21 விநியோக கேபினட் எளிமையான கட்டமைப்பு மற்றும் கட்டுப்படுத்தக்கூடிய உற்பத்திச் செலவுகளைக் கொண்டுள்ளது, இது செலவு-செயல்திறன் மற்றும் நிலைத்தன்மைக்கான அதிக தேவைகளைக் கொண்ட திட்டங்களுக்கு ஏற்றதாக அமைகிறது.

XL-21 விநியோக அமைச்சரவைக்கான நிறுவல் சூழல் தேவைகள் என்ன?

இந்த XL-21 குறைந்த மின்னழுத்த பவர் டிஸ்ட்ரிபியூஷன் கேபினட் முக்கியமாக மூன்று-கட்ட மூன்று-வயர் மற்றும் மூன்று-கட்ட நான்கு-வயர் மின்சக்தி அமைப்புகளில் 50Hz AC அதிர்வெண் மற்றும் 500V க்கும் குறைவான மின்னழுத்தம் மற்றும் மின்சாரம் மற்றும் லைட்டிங் விநியோகத்திற்காக பயன்படுத்தப்படுகிறது. உங்கள் திட்டத்தை அல்லது உண்மையான நிறுவலைத் தொடங்குவதற்கு முன், நிறுவல் சூழலை நீங்கள் தீர்மானிக்கலாம். உற்பத்தியாளராக, நாங்கள் பின்வரும் பரிந்துரைகளை வழங்குகிறோம்:

1. சுற்றுப்புற வெப்பநிலை

இயல்பான இயக்க வெப்பநிலை: -5℃ முதல் +40℃ வரை;

24 மணிநேரத்திற்கு மேல் சராசரி வெப்பநிலை: +35℃க்கு மேல் இல்லை;

சேமிப்பு மற்றும் போக்குவரத்து வெப்பநிலை: -25℃ முதல் +55℃ (குறுகிய கால);

குறிப்பு: உயர் வெப்பநிலை சூழலில் நிறுவப்பட்டிருந்தால், மேம்படுத்தப்பட்ட காற்றோட்டம் அல்லது டிசைன் டிசைன் தேவை.

2. உயரம்

நிறுவல் உயரம் 2000 மீட்டருக்கும் குறைவாகவோ அல்லது அதற்கு சமமாகவோ இருக்க வேண்டும்.

2000 மீட்டருக்கு மேல், தரநிலைகளின்படி டிரேட்டிங் செய்ய வேண்டும்.

3. உறவினர் ஈரப்பதம்

நிறுவல் சுற்றுப்புற வெப்பநிலை +40℃ உடன், ஈரப்பதம் ≤ 50% ஆக இருக்க வேண்டும்.

குறைந்த வெப்பநிலையில் அதிக ஈரப்பதம் அனுமதிக்கப்படுகிறது.

4. நிறுவல் இடம்

XL-21 பவர் கேபினட் உட்புற நிறுவலுக்கு மட்டுமே.

நிழலாடாத வெளிப்புறப் பகுதிகள், வெடிக்கும் வாயுக்கள் அல்லது தூசிகள் உள்ள அபாயகரமான இடங்கள், அதிக அரிக்கும் சூழல்கள் அல்லது கடுமையான தூசி அல்லது கடத்தும் தூசி உள்ள பகுதிகளில் நிறுவுவது தடைசெய்யப்பட்டுள்ளது.

5. இயந்திர மற்றும் அதிர்வு நிலைகள்

நிறுவல் சூழல் கடுமையான அதிர்வு அல்லது தாக்கம் இல்லாமல் இருக்க வேண்டும். அதிர்வு அதிர்வெண் ≤ 10 ஹெர்ட்ஸ், முடுக்கம் ≤ 0.5 கிராம். நிறுவல் அடித்தளம் நிலையானதாக இருக்க வேண்டும், பெரிய மோட்டார்கள் அல்லது ஸ்டாம்பிங் கருவிகளுடன் ஒரே மேடையில் பகிர்வதைத் தவிர்க்கவும்.

நிறுவலுக்குப் பிறகு, அமைச்சரவை அடிப்படையில் செங்குத்தாக வைக்கப்பட வேண்டும், செங்குத்து சாய்வுடன் ≤ 5 °, இல்லையெனில் அது இயக்க பொறிமுறையின் ஆயுட்காலம் பாதிக்கும்.

6. காற்றோட்டம் மற்றும் வெப்பச் சிதறல் இடம்

அமைச்சரவையின் முன் மற்றும் பின்புறத்தில் பராமரிப்பு அணுகல் வழங்கப்பட வேண்டும். முன் இயக்க மேற்பரப்பு ≥ 0.8மீ இருக்க வேண்டும், 1.0மீ பரிந்துரைக்கப்படுகிறது. பின்புறத்தில் பராமரிப்பு தேவைப்பட்டால், ≥ 0.8மீ. அமைச்சரவையின் மேற்பகுதி உச்சவரம்பிலிருந்து குறைந்தது 0.5 மீ தொலைவில் இருக்க வேண்டும். பல பெட்டிகள் அருகருகே அமைக்கப்பட்டிருக்கும் போது, ​​அவற்றுக்கிடையே இடைவெளி தேவைப்படாது; அவை நேரடியாக சேகரிக்கப்படலாம். இருப்பினும், முழு வரிசையின் இரு முனைகளிலும் காற்றோட்டம் இடம் விடப்பட வேண்டும்.

7. தீ தடுப்பு மற்றும் பாதுகாப்பு தேவைகள்

நிறுவல் பகுதி எரியாத அமைப்பாக இருக்க வேண்டும். எரியக்கூடிய மற்றும் வெடிக்கும் பொருட்களை நிறுவல் தளத்தின் 1 மீட்டருக்குள் சேமிக்கக்கூடாது.

நிலம் தட்டையாகவும் வறண்டதாகவும் இருக்க வேண்டும். தண்ணீர் நுழைவதைத் தடுக்க தரையில் இருந்து 100-200 மிமீ உயரத்தில் கான்கிரீட் அடித்தளத்தை உருவாக்க பரிந்துரைக்கப்படுகிறது.

8. மின்காந்த சூழல்

நிறுவல் இடம் உயர்-சக்தி அதிர்வெண் மாற்றிகள் மற்றும் இரண்டாம் நிலை கட்டுப்பாட்டு சுற்றுகளில் குறுக்கிடுவதைத் தடுக்க உயர் அதிர்வெண் உபகரணங்களிலிருந்து வெகு தொலைவில் இருக்க வேண்டும். வலுவான மின்காந்த குறுக்கீடு இருந்தால், கட்டுப்பாட்டு கோடுகளுக்கு கவச கேபிள்களைப் பயன்படுத்தவும், அவற்றை ஒரு தனி கேபிள் தட்டில் இயக்கவும் பரிந்துரைக்கப்படுகிறது.
