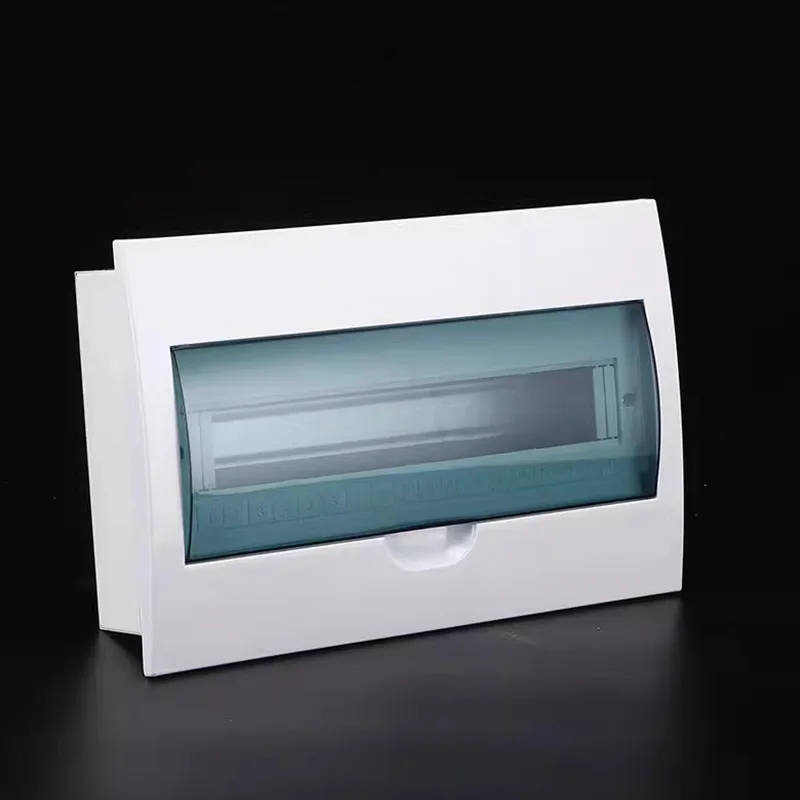

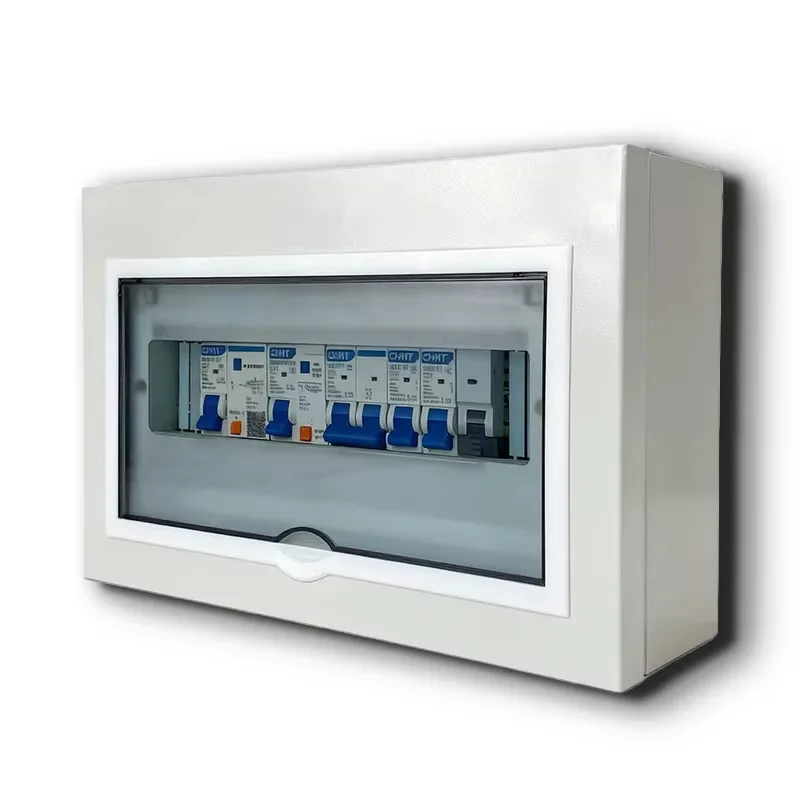

காம்பாக்ட் மல்டி சர்க்யூட் டிஸ்ட்ரிபியூஷன் பாக்ஸ் என்க்ளோசர்

ஷாங்மிங் என்பது கச்சிதமான மல்டி-சர்க்யூட் விநியோக பெட்டி அடைப்புகளின் தொழில்முறை உற்பத்தியாளர் ஆகும், இது தொழிற்சாலை-நேரடி விற்பனையை வழங்குகிறது மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகள் மற்றும் விரிவான விற்பனைக்குப் பிந்தைய சேவையை வழங்குகிறது. இந்த தயாரிப்பு வரையறுக்கப்பட்ட நிறுவல் இடத்துடன் கூடிய சூழல்களுக்கு ஏற்றது, சிறிய அளவு மற்றும் அதிக அடர்த்தி கொண்ட உள் சுற்று அமைப்பைக் கொண்டுள்ளது, வரையறுக்கப்பட்ட பகுதிகளில் பாதுகாப்பான மல்டி-சர்க்யூட் பவர் விநியோகத்தை செயல்படுத்துகிறது மற்றும் பல வெளிப்புற ஒற்றை-சுற்று பெட்டிகளின் தேவையை நீக்குகிறது.

முக்கிய நன்மைகள்

உங்கள் திட்டத்திற்கான மினியேட்டரைஸ், மாடுலர் மற்றும் அறிவார்ந்த மின் விநியோகத்தை நீங்கள் விரும்பினால், பாரம்பரிய ஒற்றை-சுற்று பெட்டிகள் அல்லது பெரிய விநியோக பெட்டிகளை விட சிறிய பல-சுற்று விநியோக பெட்டிகள் மிகவும் பொருத்தமானவை.

1. விண்வெளி சேமிப்பு

சிறிய விநியோக பெட்டிகள் ஒரு மெல்லிய வடிவமைப்பைக் கொண்டுள்ளன, நிலையான ஆழம் 70-100 மிமீ மட்டுமே, இலகுரக பகிர்வுகள், தளபாடங்கள் பின் பேனல்கள், உபகரணங்கள் வீடுகள் அல்லது குறுகிய மின் தண்டுகளில் எளிதில் உட்பொதிக்கப்படுகின்றன, குறைந்த இடத்தை ஆக்கிரமித்து.

வரையறுக்கப்பட்ட இடைவெளிகளுக்குள், 8-24 மினியேச்சர் சர்க்யூட் பிரேக்கர்களை ஒருங்கிணைக்கும் உயர் சுற்று அடர்த்தி, பல ஒற்றை-சுற்று பெட்டிகளை விநியோகிப்பதை விட 60% நிறுவல் இடத்தை சேமிக்கிறது.

தேவைப்பட்டால், இணையான விரிவாக்கத்தை ஆதரிக்கும் உள்ளமைவுகளைத் தனிப்பயனாக்கலாம், கிடைமட்ட சேர்க்கைகள் பெரிய திறன் விநியோக அலகுகளை உருவாக்க அனுமதிக்கிறது.

2. பாதுகாப்பு

ஷாங்மிங்கின் விநியோக பெட்டி உறைகள் உயர்தர உலோகத்தால் செய்யப்பட்டவை, கால்வனேற்றப்பட்ட எஃகு அல்லது 304 துருப்பிடிக்காத எஃகுக்கான விருப்பங்கள் தீ பரவுவதை திறம்பட அடக்குகின்றன.

ஒவ்வொரு சுற்றும் சுயாதீன சுமை மற்றும் குறுகிய சுற்று பாதுகாப்புடன் பொருத்தப்பட்டுள்ளது, இது துல்லியமான தவறு தனிமைப்படுத்தலை உறுதி செய்கிறது.

பரந்த IP பாதுகாப்பு மதிப்பீடு கவரேஜ்:

உட்புற பயன்பாடு: IP20-IP40, விரல் தொடர்பு மற்றும் திடமான வெளிநாட்டுப் பொருட்களிலிருந்து பாதுகாக்கிறது.

வெளிப்புற அல்லது ஈரப்பதமான சூழலைப் பயன்படுத்துதல்: IP54 உலோக வீடுகள், தூசிப்புகா மற்றும் தெறிக்காதது, குளியலறைகள், பால்கனிகள், வெளிப்புற உபகரண பெட்டிகள் போன்றவற்றுக்கு ஏற்றது.

3. எளிதான நிறுவல் மற்றும் பராமரிப்பு

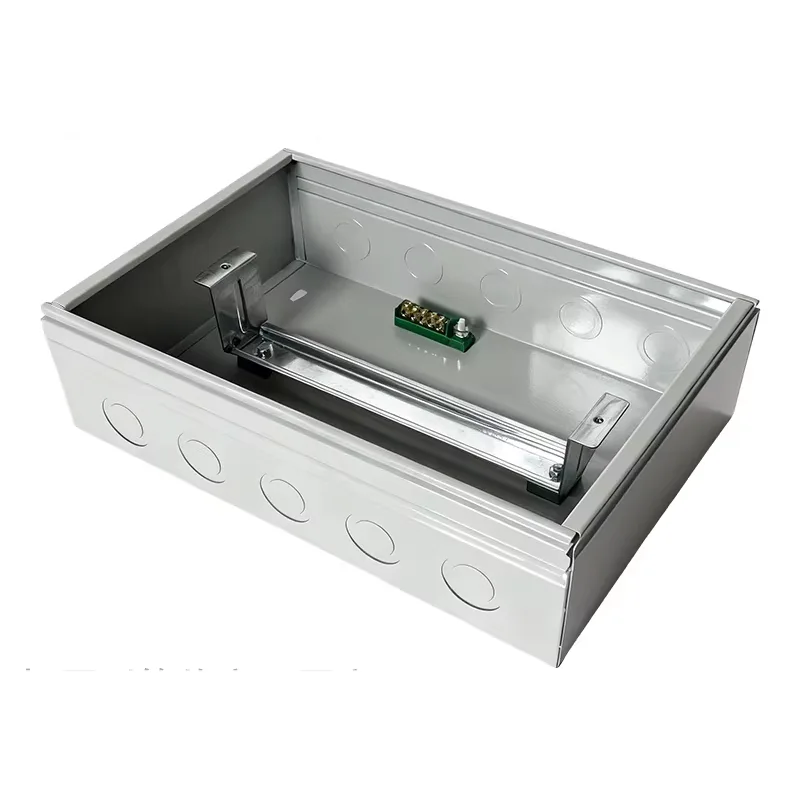

காம்பாக்ட் மல்டி சர்க்யூட் டிஸ்ட்ரிபியூஷன் பாக்ஸ் என்க்ளோசர் தரப்படுத்தப்பட்ட டிஐஎன் ரெயில்களுடன் முன்பே நிறுவப்பட்டுள்ளது. நாங்கள் பிரதான பிராண்ட் சர்க்யூட் பிரேக்கர்களை (ஷ்னீடர் எலக்ட்ரிக், ஏபிபி, முதலியன) நேரடியாக ஏற்றுவதற்குப் பயன்படுத்துகிறோம், துளையிடுதல் அல்லது திருகுகளின் தேவையை நீக்குகிறோம்.

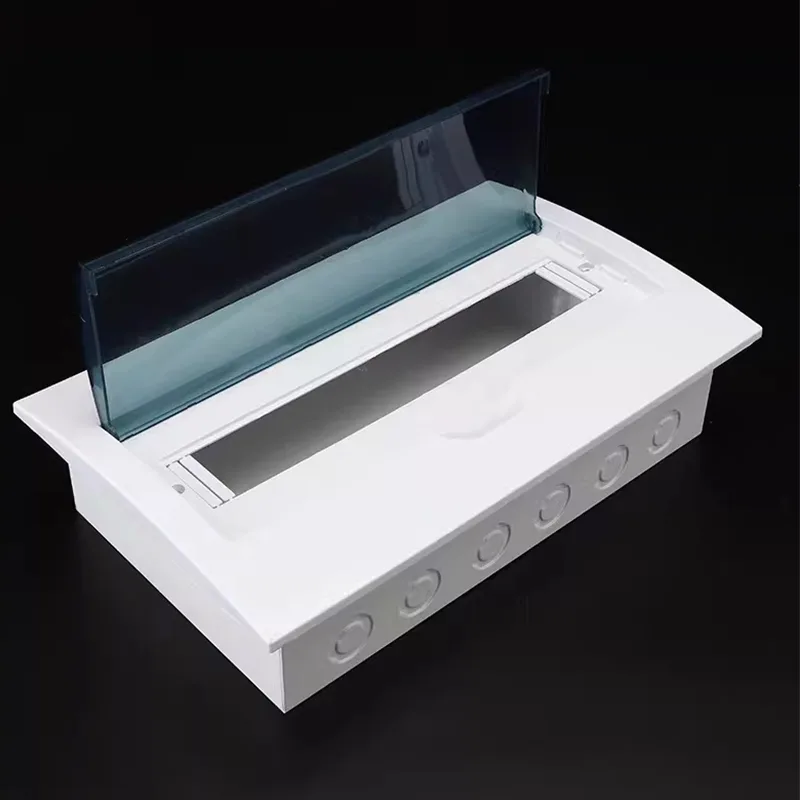

Φ20/25 மிமீ நாக் அவுட் துளைகள் மேல், கீழ் மற்றும் பின்புறத்தில் பல திசை கேபிள் நுழைவதற்கும் வெளியேறுவதற்கும் வெவ்வேறு வயரிங் பாதைகளுக்கு இடமளிக்கும்.

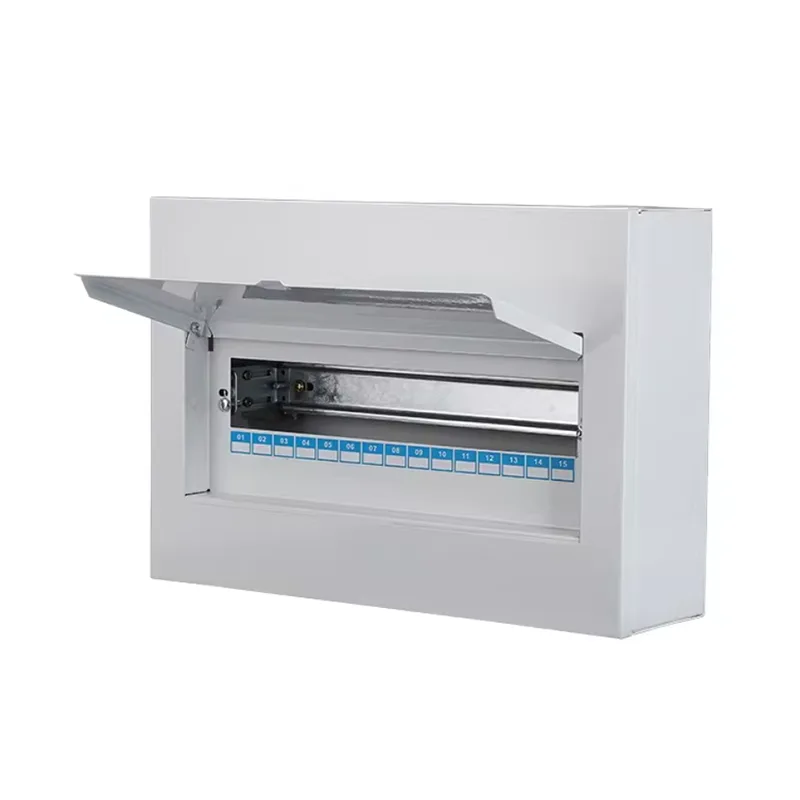

கதவு ஒரு ஸ்னாப்-ஆன் அல்லது கீல் செய்யப்பட்ட வடிவமைப்பைப் பயன்படுத்துகிறது, இது ஒரு கையால் திறக்க அனுமதிக்கிறது. அச்சிடப்பட்ட அல்லது கையால் எழுதப்பட்ட சிறுகுறிப்புகளை ஆதரிக்கும் வகையில், கதவு அல்லது பேனலின் உட்புறத்தில் சர்க்யூட் லேபிளிங் பகுதிகள் வழங்கப்படுகின்றன.

4. முழு தனிப்பயனாக்கம் கிடைக்கிறது

கிடைக்கும் பொருட்கள்: இரும்பு, கால்வனேற்றப்பட்ட தாள், 201 துருப்பிடிக்காத எஃகு, 304 துருப்பிடிக்காத எஃகு.

தரமற்ற அளவு ஆதரவு: சிறப்பு உபகரணங்களின் திறப்புகள் அல்லது கட்டிட சுவர் தடிமன் ஆகியவற்றுடன் பொருந்தக்கூடிய அகலம், உயரம் மற்றும் ஆழத்தின் முழு தனிப்பயனாக்கலை நாங்கள் வழங்குகிறோம்.

செயல்பாட்டு தொகுதிகள்: சர்ஜ் ப்ரொடெக்டர்கள், ஸ்மார்ட் மீட்டர்கள், ரிமோட் கண்ட்ரோல் மாட்யூல்கள், யூ.எஸ்.பி சாக்கெட்டுகள் போன்றவற்றைக் கொண்டு முன்கூட்டியே நிறுவலாம்.

தோற்றத் தனிப்பயனாக்கம்: RAL வண்ணத் தெளித்தல், பிரஷ்டு செய்யப்பட்ட துருப்பிடிக்காத எஃகு பூச்சு மற்றும் லோகோ சில்க்ஸ்கிரீன் பிரிண்டிங் ஆகியவற்றை ஆதரிக்கிறது, உயர்தர உள்துறை வடிவமைப்பு பாணிகளில் ஒருங்கிணைக்கிறது.

தேவையான சுற்றுகளின் எண்ணிக்கையை எவ்வாறு தீர்மானிப்பது?

தேர்வு செயல்முறையின் போது இந்த கேள்வியை நீங்கள் சந்திக்கலாம். ஷாங்மிங் ஆரம்ப மதிப்பீட்டிற்கு மூன்று-படி முறையை வழங்குகிறது.

1. செயல்பாட்டு பகுதி மூலம் பிளவு சுற்றுகள்

இது மிகவும் அடிப்படையான புள்ளியியல் முறையாகும். ஒரு நிலையான நவீன கட்டமைப்பு பொதுவாக உயர்-சக்தி சாதனங்களை பொது மின்சுற்றுகளிலிருந்து பிரிக்க பரிந்துரைக்கிறது:

● லைட்டிங் சர்க்யூட்கள்: குறைந்தது 1-2 சர்க்யூட்கள் பரிந்துரைக்கப்படுகிறது, ஒரு பகுதியில் ஷார்ட் சர்க்யூட்டைத் தவிர்க்க, வீடு முழுவதும் இருள் சூழ்வதைத் தவிர்க்க, பகுதியால் கட்டுப்படுத்தப்படுகிறது.

● பொது விற்பனை நிலையங்கள்: அறைகளின் எண்ணிக்கைக்கு ஏற்ப ஒதுக்கவும், பொதுவாக ஒவ்வொரு 3-5 அறைகளுக்கும் ஒரு சுற்று.

● அர்ப்பணிக்கப்பட்ட உயர்-சக்தி சுற்றுகள்: இது முக்கியமானது. ஏர் கண்டிஷனர்கள், வாட்டர் ஹீட்டர்கள், ஓவன்கள், பாத்திரங்களைக் கழுவுபவர்கள், உலர்த்திகள் போன்றவை, ≥1.5kW சக்தி மதிப்பீட்டைக் கொண்டவை, ஒவ்வொன்றும் ஒரு சுயாதீன சுற்றுக்குள் இருக்க வேண்டும்.

● சமையலறை மற்றும் குளியலறை: ஈரப்பதமான சூழல் மற்றும் செறிவூட்டப்பட்ட உபகரணங்கள் காரணமாக, ஒரு தனி எஞ்சிய மின்னோட்ட சுற்று (RCD) நிறுவ பரிந்துரைக்கப்படுகிறது.

2. தொகுதி அகலத்தை கணக்கிடுங்கள்

திறனை அளவிட "வழி" அல்லது "தொகுதி" பயன்படுத்துகிறோம்.

1 தொகுதி = 18mm (அதாவது, ஒற்றை-துருவ சர்க்யூட் பிரேக்கர் MCBயின் அகலம்).

RCCB/RCBO: பொதுவாக 2 தொகுதிகள், அதாவது 36 மிமீ.

முதன்மை சுவிட்ச்: பொதுவாக 2-4 தொகுதிகளை ஆக்கிரமித்துள்ளது.

கணக்கீட்டு சூத்திரம்: மொத்த தேவையான தொகுதிகள் = (ஒற்றை-துருவ சுவிட்சுகளின் எண்ணிக்கை x 1) + (இரட்டை-துருவம்/எஞ்சிய மின்னோட்ட பிரேக்கர்களின் எண்ணிக்கை x 2) + (முதன்மை ஸ்விட்ச் x 2/4)

3. 20% இட ஒதுக்கீடு கொள்கை

விநியோக பெட்டியை முழுமையாக நிரப்ப வேண்டாம்; எதிர்கால விரிவாக்கத்திற்கு இடமளிப்பது ஒரு தொழில் தரநிலை. எனவே, ஏன் அறையை விட்டு வெளியேற வேண்டும்?

எதிர்கால விரிவாக்கம்: எதிர்காலத்தில் கண்காணிப்பு, ஸ்மார்ட் ஹோம் சிஸ்டம் அல்லது புதிய உபகரணங்களைச் சேர்க்கும்போது, ​​முழுப் பெட்டியையும் மாற்ற வேண்டிய அவசியமில்லை.

வெப்பச் சிதறல் இடம்: ஒரு சிறிய மல்டி-சர்க்யூட் பெட்டியில், ஒதுக்கப்பட்ட இடம் காற்றுச் சலனத்திற்கு உதவுகிறது, அதிக வெப்பம் காரணமாக சர்க்யூட் பிரேக்கர்கள் ட்ரிப்பிங் ஆபத்தைக் குறைக்கிறது.

பரிந்துரை: உங்களுக்கு 10 சுற்றுகள் தேவை என்று கணக்கிட்டால், 12-சுற்றுப் பெட்டியைத் தேர்ந்தெடுக்கவும்; உங்களுக்கு 18 சுற்றுகள் தேவை என்று கணக்கிட்டால், 24-சர்க்யூட் பெட்டியைத் தேர்வு செய்யவும்.

வழக்கமான காட்சி குறிப்பு அட்டவணை

ஷாங்மிங் எலக்ட்ரிக் உங்கள் துல்லியமான மாதிரித் தேர்வை ஆதரிக்கிறது. நாங்கள் வழங்குகிறோம்:

இலவச சர்க்யூட் தளவமைப்பு ஆலோசனை: உங்கள் உபகரணப் பட்டியலை எங்களுக்கு அனுப்பவும், பொருத்தமான உறை மாதிரிகளை நாங்கள் பரிந்துரைக்கிறோம்.

பல மட்டு சேர்க்கைகள்: நிலையான அளவுகளில் 12, 18, 24 மற்றும் 36 தொகுதிகள் அடங்கும்; தரமற்ற தனிப்பயனாக்கம் ஆதரிக்கப்படுகிறது.

முன்பே நிறுவப்பட்ட டிஐஎன் ரயில் + சர்க்யூட் பிரேக்கர் விருப்பம்: உங்கள் சர்க்யூட் திட்டத்தின்படி முன்கூட்டியே அசெம்பிள் செய்யப்பட்டது, வந்தவுடன் பயன்படுத்த தயாராக உள்ளது.
