நவீன மின் விநியோகத்தில் ஒற்றை கதவு சுவரில் பொருத்தப்பட்ட மின் இணைப்பு ஏன் முக்கியமானது

நவீன மின் விநியோக அமைப்புகள் மாறிவரும் மின் சுமைகள், பெருகிய முறையில் விநியோகிக்கப்படும் கட்டுப்பாட்டு கருவிகள் மற்றும் பாதுகாப்பான செயல்பாடு மற்றும் பராமரிப்புக்கான கடுமையான தேவைகளுக்கு இடமளிக்க வேண்டும். வணிக கட்டிடங்கள், தொழில்துறை வசதிகள், உள்கட்டமைப்பு திட்டங்கள் மற்றும் தானியங்கு உற்பத்திக் கோடுகள் அனைத்தும் தெளிவாக ஒழுங்கமைக்கப்பட்ட அமைப்புகளுக்குள் நிறுவப்பட்ட, அணுகக்கூடிய மற்றும் பராமரிக்கக்கூடிய மின் சாதனங்களைப் பொறுத்தது. இந்த அமைப்புகள் உருவாகும்போது, ​​மின் உள்கட்டமைப்புத் திட்டமிடலில் உறை வடிவமைப்பு ஒரு முக்கிய பகுதியாக உள்ளது.

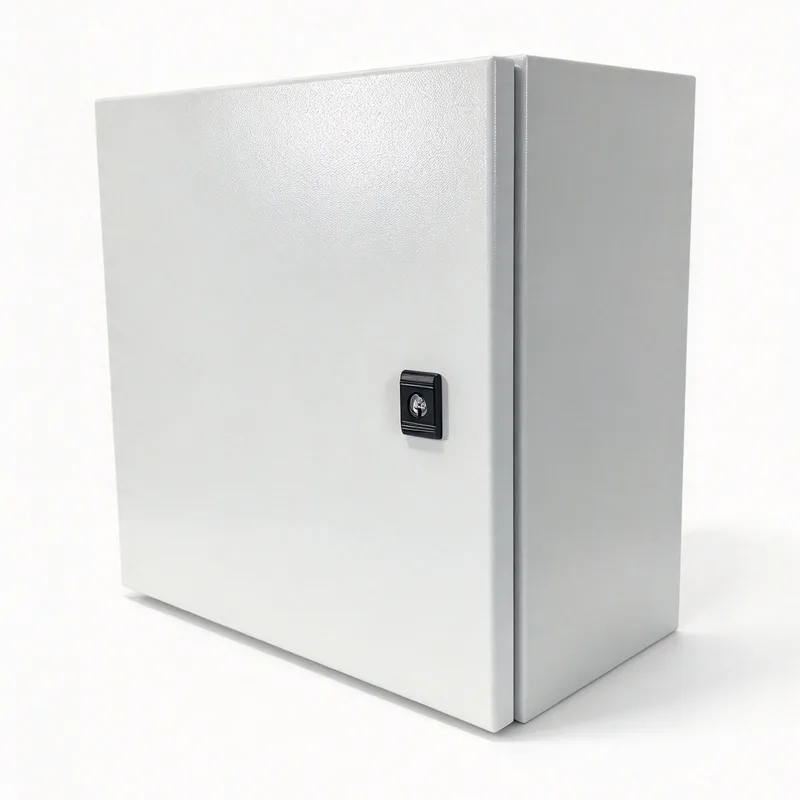

மின் இணைப்புகள் பெரும்பாலும் சர்க்யூட் பிரேக்கர்ஸ், கான்டாக்டர்கள், டெர்மினல் பிளாக்ஸ் மற்றும் கட்டுப்பாட்டு சாதனங்களுக்கு இரண்டாம் நிலை என்று கருதப்பட்டாலும், அவற்றின் அமைப்பு நேரடியாக உபகரணங்கள் ஏற்பாடு, வயரிங் அணுகல், சுற்றுச்சூழல் பாதுகாப்பு மற்றும் பராமரிப்பு நடைமுறைகளை பாதிக்கிறது. திஒற்றை கதவு சுவரில் பொருத்தப்பட்ட மின் உறைஒரு பெரிய கேபினட்டின் தரை-இட தேவைகள் இல்லாமல் மின் கூறுகளுக்கு பிரத்யேக வீடுகள் தேவைப்படும் இடத்தில் பயன்படுத்தப்படும் ஒரு உறை வடிவம்.

நவீன மின் விநியோகத்தில் தேவைகளை மாற்றுதல்

மின் விநியோகம் என்பது மைய விநியோக புள்ளியிலிருந்து கீழ்நிலை சுற்றுகளுக்கு மின்சாரம் வழங்குவதற்கு மட்டுப்படுத்தப்படவில்லை. பல நிறுவல்களில் இப்போது உள்ளூர் விநியோக பலகைகள், மோட்டார் கட்டுப்பாடுகள், கண்காணிப்பு சாதனங்கள், தகவல் தொடர்பு இடைமுகங்கள் மற்றும் ஆட்டோமேஷன் கருவிகள் உள்ளன. இந்த கூறுகள் சுமை மேலாண்மை, உபகரணங்கள் கண்காணிப்பு, விளக்கு கட்டுப்பாடு மற்றும் உற்பத்தி-வரிசை செயல்பாடு போன்ற செயல்பாடுகளை ஆதரிக்கின்றன.

இந்த வளர்ச்சி மின்சார அமைப்பு வடிவமைப்பாளர்களுக்கு நடைமுறை சவால்களை உருவாக்குகிறது. கேபிள் ரூட்டிங், வெப்பச் சிதறல், ஆய்வு மற்றும் சர்வீஸிங் ஆகியவற்றிற்கு போதுமான இடத்தை விட்டு வெளியேறும் போது, ​​உபகரணங்கள் கிடைக்கக்கூடிய நிறுவல் பகுதிகளுக்குள் பொருந்த வேண்டும். பல மின் கட்டுப்பாட்டுப் புள்ளிகளைக் கொண்ட வசதிகளில், ஒவ்வொரு அடைப்பின் இடமும் கேபிள் நீளம், நிறுவல் சிக்கலானது மற்றும் பராமரிப்பின் போது அணுகலை பாதிக்கலாம்.

எனவே அடைப்பின் தேர்வு பரந்த விநியோக வடிவமைப்பின் ஒரு பகுதியாகும். சுவரில் பொருத்தப்பட்ட வடிவங்கள் தேர்ந்தெடுக்கப்பட்ட உள்ளூர் கட்டுப்பாடு மற்றும் விநியோக ஏற்பாடுகளுக்கு இடமளிக்கலாம், அங்கு சுவர் இடம் கிடைக்கும் மற்றும் உபகரணங்களுக்கு பெரிய தரையில் நிற்கும் அமைச்சரவை தேவையில்லை. அவற்றின் பொருத்தம் மின்சாரம், கூறுகளின் பரிமாணங்கள், நிறுவல் சூழல் மற்றும் பொருந்தக்கூடிய பாதுகாப்புத் தேவைகளைப் பொறுத்தது.

சுவர்-ஏற்றப்பட்ட வடிவமைப்பு மற்றும் விண்வெளி பயன்பாடு

தொழிற்சாலைகள், வணிகக் கட்டிடங்கள், பயன்பாட்டு அறைகள் மற்றும் உபகரணப் பகுதிகளில் மாடி இடம் ஒரு மதிப்புமிக்க வளமாகும். பல பயன்பாடுகளுக்கு பெரிய விநியோக பெட்டிகள் அவசியமாக இருக்கும், குறிப்பாக அதிக சுற்று அடர்த்தி அல்லது கணிசமான மின் சாதனங்களுக்கு அதிக உள் அளவு தேவைப்படும். இருப்பினும், சிறிய கட்டுப்பாட்டு கூட்டங்கள், அவை சேவை செய்யும் உபகரணங்களுக்கு நெருக்கமாக நிறுவப்படலாம்.

ஒரு சுவரில் பொருத்தப்பட்ட உறை, தேர்ந்தெடுக்கப்பட்ட மின் கூறுகளை தரையில் இருந்து விலக்கி, ஒரு வரையறுக்கப்பட்ட நிறுவல் புள்ளியை நிறுவ முடியும். ஒரு உற்பத்தி வசதியில், இந்த ஏற்பாடு உள்ளூர் இயந்திரக் கட்டுப்பாடுகள் அல்லது துணை விநியோக உபகரணங்களுக்கு ஏற்றதாக இருக்கலாம். ஒரு வணிக கட்டிடத்தில், சில லைட்டிங் கட்டுப்பாடுகள், சர்வீஸ் சர்க்யூட்கள் அல்லது கட்டிட ஆட்டோமேஷன் கூறுகளுக்கு இடமளிக்கலாம்.

விண்வெளி சேமிப்பு மட்டுமே சிறந்த பெருகிவரும் ஏற்பாட்டை தீர்மானிக்காது. சுவர் வலிமை, பெருகிவரும் வன்பொருள், உபகரண எடை, கேபிள்-நுழைவு இடங்கள், கதவு-திறப்பு அனுமதி மற்றும் தகுதிவாய்ந்த பணியாளர்களுக்கான அணுகல் அனைத்தும் நிறுவல் திட்டத்தை பாதிக்கிறது. நடைபாதைகள், அவசர வழிகள் அல்லது பிற கட்டிட சேவைகளுக்கு இடையூறு ஏற்படாதவாறு அடைப்பு நிலைநிறுத்தப்பட வேண்டும்.

உறை அமைப்பு மின்சார அமைப்பை ஆதரிக்கிறது

நன்கு திட்டமிடப்பட்ட மின் நிறுவலுக்கு அதன் கூறுகளை பொருத்துவதற்கு போதுமான இடம் தேவைப்படுகிறது. சர்க்யூட் பிரேக்கர்கள், டெர்மினல் பிளாக்குகள், ரிலேக்கள், பவர் சப்ளைகள் மற்றும் கட்டுப்பாட்டு சாதனங்களுக்கு பாதுகாப்பான வயரிங் மற்றும் திறமையான ஆய்வுக்கு உதவும் ஒரு ஒழுங்கமைக்கப்பட்ட உள் அமைப்பு தேவை. மோசமான கூறுகளை வைப்பது இணைப்புகளைக் கண்டறிவதை கடினமாக்கும் மற்றும் சரிசெய்தலுக்குத் தேவையான நேரத்தை அதிகரிக்கும்.

ஒற்றை-கதவு உள்ளமைவு அடைப்பு உட்புறத்திற்கு ஒரு முதன்மை அணுகலை வழங்குகிறது. இந்த ஏற்பாட்டானது சிறிய நிறுவல்களில் உள் கூறுகளுக்கான அணுகலை எளிதாக்குகிறது, குறிப்பாக உபகரண அமைப்பு ஒப்பீட்டளவில் நேரடியானது. கீல் நிலை, கதவு ஊஞ்சல், பூட்டுதல் ஏற்பாடுகள், மவுண்ட்-ப்ளேட் பரிமாணங்கள் மற்றும் பயன்படுத்தக்கூடிய உள் ஆழம் ஆகியவை கிடைக்கக்கூடிய இடத்தை எவ்வளவு திறம்பட பயன்படுத்த முடியும் என்பதைப் பாதிக்கிறது.

திஒற்றை கதவு சுவரில் பொருத்தப்பட்ட மின் உறைதேர்ந்தெடுக்கப்பட்ட மின் கூட்டங்களுக்கான உடல் வீடாக செயல்பட முடியும், ஆனால் அதன் உள் திறன் நிறுவப்பட்ட உபகரணங்களுக்கு ஒத்திருக்க வேண்டும். வடிவமைப்பாளர்கள் கேபிள் வளைவு ஆரம், வயரிங் குழாய்கள், முனைய அணுகல், கடத்தி பிரித்தல், தரை இணைப்புகள் மற்றும் எதிர்கால பராமரிப்புக்கான இடம் ஆகியவற்றைக் கணக்கிட வேண்டும். ஒரு கச்சிதமான வெளிப்புறமானது அதிக நெரிசலான உட்புறத்தை ஏற்படுத்தக்கூடாது.

மின் பாதுகாப்பு முழுமையான நிறுவலைப் பொறுத்தது

மின் பாதுகாப்பு கூறுகள், பாதுகாப்பு சாதனங்கள், உறை கட்டுமானம், நிறுவல் முறைகள் மற்றும் இயக்க நடைமுறைகள் ஆகியவற்றின் ஒருங்கிணைப்பு மூலம் தீர்மானிக்கப்படுகிறது. சுற்றுச்சூழலில் இருந்து மின் உபகரணங்களைப் பிரிக்க ஒரு உறை உதவுகிறது மற்றும் ஒழுங்காக வடிவமைக்கப்பட்டு நிறுவப்படும் போது தற்செயலான தொடர்புகளின் வெளிப்பாட்டைக் குறைக்கலாம். எவ்வாறாயினும், ஒவ்வொரு மின் அல்லது சுற்றுச்சூழலுக்கும் ஆபத்துக்கு எதிராக முழுமையான பாதுகாப்பை அடைப்பு வழங்காது.

மின் சாதனங்கள் பணிமனைகள், ஆலை அறைகள், சேவை தாழ்வாரங்கள் அல்லது வெளிப்புற இடங்களில் செயல்படும் இடங்களில் தூசி மற்றும் நீர் உட்செலுத்தலுக்கு எதிரான பாதுகாப்பு மிகவும் பொருத்தமானது. தேவையான நுழைவு பாதுகாப்பு மதிப்பீடு நிறுவல் நிலைமைகள் மற்றும் வெளிப்பாட்டின் அளவைப் பொறுத்தது. கதவு முத்திரைகள், கேபிள் சுரப்பிகள், நுழைவு திறப்புகள், ஃபாஸ்டென்சர்கள் மற்றும் சட்டசபை வேலைப்பாடு ஆகியவை பூர்த்தி செய்யப்பட்ட நிறுவலின் மூலம் அடையப்பட்ட பாதுகாப்பை பாதிக்கலாம்.

தரையமைப்பு மற்றும் பிணைப்பு ஏற்பாடுகள் உறை கட்டுமானம் மற்றும் பொருந்தக்கூடிய மின் தேவைகளுக்குப் பொருத்தமானதாக இருக்க வேண்டும். மின் தொடர்ச்சியை பராமரிக்க உலோக உறைகளுக்கு பாதுகாப்பு பிணைப்பு தேவைப்படலாம், மற்ற கட்டுமான பொருட்களுக்கு வெவ்வேறு வடிவமைப்பு பரிசீலனைகள் உள்ளன. ஓவர் கரண்ட் பாதுகாப்பு, கடத்தி அளவு, காப்பு, வேலை அனுமதி மற்றும் பாதுகாப்பான தனிமைப்படுத்தல் ஆகியவை ஒட்டுமொத்த அமைப்பின் இன்றியமையாத பகுதிகளாக உள்ளன.

காம்பாக்ட் டிஸ்ட்ரிபியூஷன் அசெம்பிளிகளில் வெப்ப மேலாண்மை

மின் அமைப்புகள் மிகவும் கச்சிதமானதாக மாறுவதால், வெப்ப மேலாண்மை பெருகிய முறையில் முக்கியமான வடிவமைப்புக் கருத்தாக மாறுகிறது. சர்க்யூட் பாதுகாப்பு சாதனங்கள், மாறுதல் கூறுகள், மின்மாற்றிகள், மின்சாரம் மற்றும் பிற உபகரணங்கள் செயல்பாட்டின் போது வெப்பத்தை உருவாக்க முடியும். பல சாதனங்கள் கட்டுப்படுத்தப்பட்ட அடைப்பு தொகுதிக்குள் செயல்படும் போது, ​​திரட்டப்பட்ட வெப்பம் உள் வெப்பநிலையை உயர்த்தலாம்.

அதிகப்படியான வெப்பநிலை கூறுகளின் செயல்திறன், இயக்க வாழ்க்கை மற்றும் உணர்திறன் மின்னணு சாதனங்களின் நிலைத்தன்மையை பாதிக்கலாம். எனவே வெப்ப திட்டமிடல் எதிர்பார்க்கப்படும் மின் சுமை, கூறு இழப்புகள், சுற்றுப்புற வெப்பநிலை, உறை அளவுகள், பெருகிவரும் நிலை மற்றும் கிடைக்கக்கூடிய வெப்ப-சிதறல் பாதைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

காற்றோட்ட திறப்புகள் பொருத்தமான சூழலில் வெப்பத்தை நிர்வகிக்க உதவும், ஆனால் அவை தூசி மற்றும் ஈரப்பதத்திற்கு எதிரான பாதுகாப்பையும் பாதிக்கலாம். சுற்றுச்சூழல் பாதுகாப்பு பராமரிக்கப்பட வேண்டிய இடத்தில், மாற்று வெப்ப மேலாண்மை அணுகுமுறைகள் தேவைப்படலாம். பொருத்தமான வடிவமைப்பு உறை வடிவமைப்பை விட நிறுவப்பட்ட கூறுகள் மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது.

பராமரிப்பு அணுகல் மற்றும் நீண்ட கால செயல்பாட்டு திறன்

பராமரிப்புத் தேவைகள் பெரும்பாலும் ஆரம்ப நிறுவல் செலவு அல்லது தடம் போன்ற அடைப்புத் தேர்வை பாதிக்கின்றன. மின் தொழில்நுட்ப வல்லுநர்கள் சுற்றுகளை அடையாளம் காண வேண்டும், இணைப்புகளை ஆய்வு செய்ய வேண்டும், கூறுகளை மாற்ற வேண்டும் மற்றும் தேவையற்ற தடைகள் இல்லாமல் தவறுகளை ஆராய வேண்டும். அணுகக்கூடிய அடைப்புத் தளவமைப்பு இந்தப் பணிகளை ஆதரிக்கும் மற்றும் தனிப்பட்ட சாதனங்களைக் கண்டறியும் நேரத்தைக் குறைக்கும்.

தெளிவான லேபிள்கள், புதுப்பிக்கப்பட்ட சர்க்யூட் அட்டவணைகள், வயரிங் வரைபடங்கள் மற்றும் நிலையான டெர்மினல் அடையாளம் ஆகியவை ஒவ்வொரு அளவிலான நிறுவல்களிலும் முக்கியமானவை. மின்சார அமைப்புகள் வெவ்வேறு குழுக்களால் பராமரிக்கப்படும் அல்லது பல ஆண்டுகளாக மாற்றியமைக்கப்பட்ட வசதிகளில் இந்த நடைமுறைகள் குறிப்பாக மதிப்புமிக்கதாகின்றன. உள்வரும் பொருட்கள், பாதுகாப்பு சாதனங்கள், கட்டுப்பாட்டு சுற்றுகள் மற்றும் இணைக்கப்பட்ட உபகரணங்களுக்கு இடையேயான தொடர்பைப் புரிந்துகொள்ளவும், ஒழுங்கமைக்கப்பட்ட உள் வயரிங் தொழில்நுட்ப வல்லுநர்களுக்கு உதவுகிறது.

திஒற்றை கதவு சுவரில் பொருத்தப்பட்ட மின் உறைவழக்கமான அணுகலை ஆதரிக்க முடியும், அங்கு அதன் நிலை மற்றும் உள் ஏற்பாடு ஆகியவை கதவை முழுமையாக திறக்க அனுமதிக்கின்றன மற்றும் நிறுவப்பட்ட உபகரணங்களை பாதுகாப்பாக அடையலாம். பராமரிப்புத் திட்டமிடலில் போதுமான வேலை அனுமதி, பொருத்தமான தனிமைப்படுத்தும் நடைமுறைகள் மற்றும் தொடர்பில்லாத வயரிங் தொந்தரவு இல்லாமல் ஆய்வு செய்ய அனுமதிக்கும் தளவமைப்பு ஆகியவை இருக்க வேண்டும்.

குறைந்த மின்னழுத்த விநியோகத்தில் தரநிலைகள் மற்றும் சரிபார்ப்பு

குறைந்த மின்னழுத்த விநியோகக் கூட்டங்கள் தொழில்நுட்ப மற்றும் பாதுகாப்புத் தேவைகளுக்கு உட்பட்டவையாகும், அவை அவற்றின் நோக்கம், கட்டமைப்பு மற்றும் நிறுவல் இருப்பிடத்துடன் மாறுபடும். IEC 61439 தொடர் கட்டுமானம், தொழில்நுட்ப பண்புகள் மற்றும் சரிபார்ப்பு தொடர்பான தேவைகள் உட்பட குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கன்ட்ரோல் கியர் அசெம்பிளிகளைக் குறிக்கிறது. IEC 61439-1 பொது விதிகளை வழங்குகிறது, மற்ற பகுதிகள் குறிப்பிட்ட அசெம்பிளி வகைகள் மற்றும் பயன்பாடுகளைக் குறிப்பிடுகின்றன.

ஒரு வெற்று அடைப்பு மற்றும் ஒரு பூர்த்தி செய்யப்பட்ட மின் அசெம்பிளி ஆகியவை இணக்கக் கண்ணோட்டத்தில் சமமானவை அல்ல. இணக்கமானது தொடர்புடைய தயாரிப்பு வகை, நிறுவப்பட்ட கூறுகள், சட்டசபை வடிவமைப்பு மற்றும் பொருந்தக்கூடிய சரிபார்ப்பு நடைமுறைகளைப் பொறுத்தது. ஒரு வீட்டுவசதியானது மின்சார உபகரணங்களுக்கு இடமளிக்கிறது என்பதற்காக, முழுமையான விநியோக முறைக்கு இணக்கத்தை ஏற்படுத்துவதாகக் கருதக்கூடாது.

வடிவமைப்பு ஆவணங்கள், கூறு மதிப்பீடுகள், வெப்பநிலை-உயர்வு பரிசீலனைகள், பாதுகாப்பு நடவடிக்கைகள் மற்றும் நிறுவல் வழிமுறைகள் அனைத்தும் ஒழுங்காக பொறிக்கப்பட்ட சட்டசபைக்கு பங்களிக்கின்றன. உள்ளூர் மின் குறியீடுகள் மற்றும் திட்ட விவரக்குறிப்புகள் கூடுதல் தேவைகளை அறிமுகப்படுத்தலாம், குறிப்பாக தொழில்துறை வசதிகள், பொது கட்டிடங்கள் மற்றும் சிறப்பு உள்கட்டமைப்பு.

சுவர்-ஏற்றப்பட்ட உறைகளின் தொடர்ச்சியான பங்கு

நவீன மின் விநியோகம் மையப்படுத்தப்பட்ட விநியோக உபகரணங்களை சிறிய கூட்டங்களுடன் ஒருங்கிணைக்கிறது. ஒவ்வொரு நிறுவலும் அதன் மின் தேவைகள் மற்றும் இயக்க சூழலைச் சுற்றி வடிவமைக்கப்பட்டிருந்தால், இந்த ஏற்பாடு உள்ளூர் கட்டுப்பாடுகள் மற்றும் துணை சுற்றுகளின் அமைப்பை மேம்படுத்தலாம்.

திஒற்றை கதவு சுவரில் பொருத்தப்பட்ட மின் உறைஉத்தேசிக்கப்பட்ட உபகரணங்களுக்கு ஒரு சிறிய, அணுகக்கூடிய வீட்டுவசதி பொருத்தமானதாக இருக்கும் போது பொருத்தமானதாக இருக்கும். அதன் பங்கு தொழில்நுட்பத்தை விட நடைமுறைக்குரியது: இது ஒரு பெரிய விநியோக கட்டமைப்பிற்குள் தேர்ந்தெடுக்கப்பட்ட மின் கூறுகளை ஒழுங்கமைப்பதற்கும் பாதுகாப்பதற்கும் ஒரு உடல் அமைப்பை வழங்குகிறது.

மின் உள்கட்டமைப்பு தொடர்ந்து வளர்ச்சியடைந்து வருவதால், அடைப்புத் தேர்வு பல அடிப்படை பொறியியல் முன்னுரிமைகளுடன் இணைக்கப்படும்: இடத்தின் திறமையான பயன்பாடு, பாதுகாப்பான அணுகல், பொருத்தமான சுற்றுச்சூழல் பாதுகாப்பு, வெப்ப செயல்திறன், தெளிவான வயரிங் அமைப்பு மற்றும் பராமரிப்பு. இந்த காரணிகள் ஒரு குறிப்பிட்ட நிறுவலுக்கு ஒரு அடைப்பு வடிவம் பொருந்துமா என்பதை தீர்மானிக்க உதவுகிறது மற்றும் நிறைவு செய்யப்பட்ட மின் அமைப்பை அதன் சேவை வாழ்க்கையில் எவ்வளவு திறம்பட இயக்க முடியும்.
